Ethernet MCU (S2E-SoC)

W55RP20

Name: W55RP20
Brand: WIZnet
SKU: W55RP20-SGN

W55RP20, WIZnet’in Raspberry Pi RP2040 çift çekirdekli ARM Cortex-M0+ mikrodenetleyicisini ve W5500 donanımsal Ethernet denetleyicisini tek bir SiP paketinde birleştiren güçlü bir ağ mikrodenetleyicisidir. 133 MHz’e kadar (uygun çekirdek geriliminde 200 MHz), 264 KB SRAM ve dahili 2 MB Flash sunar; entegre 10/100Base-T Ethernet PHY, donanımsal TCP/IP offload, 8 bağımsız socket ve 32 KB Ethernet TX/RX tampon belleği sayesinde TCP, UDP, IPv4, ICMP, ARP, IGMP ve PPPoE protokollerini MCU yükünü önemli ölçüde azaltarak çalıştırabilir. Ayrıca 23 GPIO, 4 ADC girişi, 2×UART, 2×SPI, 2×I²C, 16 PWM kanalı, 12 DMA kanalı, USB 1.1 Host/Device ve 8 PIO state machine içerir. C/C++, Arduino, MicroPython, CircuitPython, FreeRTOS ve lwIP gibi geliştirme ortamlarını desteklemesi ve −40 °C…+85 °C çalışma sıcaklığı sayesinde IoT, endüstriyel Ethernet, veri toplama, otomasyon ve uzaktan izleme uygulamaları için oldukça uygun, kompakt bir çözümdür.

W55RP20 - W55RP20, WIZnet’in Raspberry Pi RP2040 çift çekirdekli ARM Cortex-M0+ mikrodenetleyicisini ve W5500 donanımsal Ethernet denetleyicisini tek bir SiP paketinde birleştiren güçlü bir ağ mikrodenetleyicisidir. 133 MHz’e kadar (uygun çekirdek geriliminde 200 MHz), 264 KB SRAM ve dahili 2 MB Flash sunar; entegre 10/100Base-T Ethernet PHY, donanımsal TCP/IP offload, 8 bağımsız socket ve 32 KB Ethernet TX/RX tampon belleği sayesinde TCP, UDP, IPv4, ICMP, ARP, IGMP ve PPPoE protokollerini MCU yükünü önemli ölçüde azaltarak çalıştırabilir. Ayrıca 23 GPIO, 4 ADC girişi, 2×UART, 2×SPI, 2×I²C, 16 PWM kanalı, 12 DMA kanalı, USB 1.1 Host/Device ve 8 PIO state machine içerir. C/C++, Arduino, MicroPython, CircuitPython, FreeRTOS ve lwIP gibi geliştirme ortamlarını desteklemesi ve −40 °C…+85 °C çalışma sıcaklığı sayesinde IoT, endüstriyel Ethernet, veri toplama, otomasyon ve uzaktan izleme uygulamaları için oldukça uygun, kompakt bir çözümdür.

Görsel bilgi amaçlıdır. Kesin teknik özellikler için üretici datasheet'ini inceleyiniz.

Ürün Bilgileri

Temel ürün ve sipariş bilgileri

Ürün Kodu: W55RP20
Marka: WIZnet
Açıklama: W55RP20, WIZnet’in Raspberry Pi RP2040 çift çekirdekli ARM Cortex-M0+ mikrodenetleyicisini ve W5500 donanımsal Ethernet denetleyicisini tek bir SiP paketinde birleştiren güçlü bir ağ mikrodenetleyicisidir. 133 MHz’e kadar (uygun çekirdek geriliminde 200 MHz), 264 KB SRAM ve dahili 2 MB Flash sunar; entegre 10/100Base-T Ethernet PHY, donanımsal TCP/IP offload, 8 bağımsız socket ve 32 KB Ethernet TX/RX tampon belleği sayesinde TCP, UDP, IPv4, ICMP, ARP, IGMP ve PPPoE protokollerini MCU yükünü önemli ölçüde azaltarak çalıştırabilir. Ayrıca 23 GPIO, 4 ADC girişi, 2×UART, 2×SPI, 2×I²C, 16 PWM kanalı, 12 DMA kanalı, USB 1.1 Host/Device ve 8 PIO state machine içerir. C/C++, Arduino, MicroPython, CircuitPython, FreeRTOS ve lwIP gibi geliştirme ortamlarını desteklemesi ve −40 °C…+85 °C çalışma sıcaklığı sayesinde IoT, endüstriyel Ethernet, veri toplama, otomasyon ve uzaktan izleme uygulamaları için oldukça uygun, kompakt bir çözümdür.
MOQMin. Sipariş Miktarı: 270 pcs
MPQMin. Paketleme Miktarı: 90 pcs
Teslim Süresi: 4-6 Hafta
Katalog: PDF Datasheet

Teklif İste

W55RP20 için talep bilgilerinizi gönderin.

Talep Miktarı (pcs)

Ad Soyad

E-posta

Güvenlik Kodu

Güvenlik kodunu yenile

Örnek Uygulama

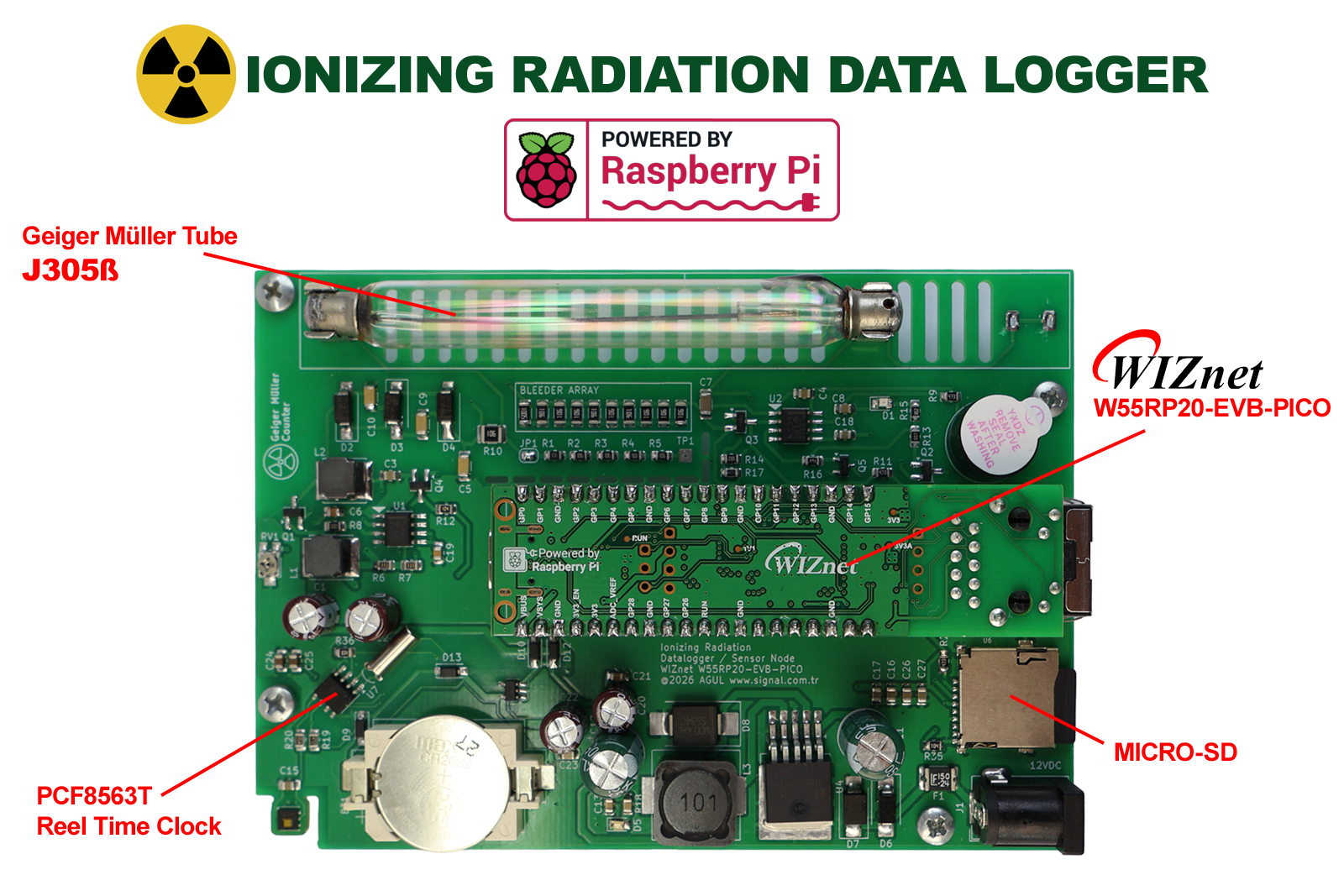

Ionizing Nuclear Radiation Detector Data Logger Remote Server Logger

Bu projede, WIZnet W55RP20-EVB-PICO modülü kullanılarak Ethernet bağlantılı, SD kart destekli ve web tabanlı izleme arayüzüne sahip bir Geiger Counter veri kayıt sistemi geliştirilmiştir. Sistem, Geiger-Müller tüpünden gelen darbeleri sayarak iyonize radyasyon seviyesini hesaplar, ortam sıcaklığı ve nem bilgisini kaydeder, yerel ağ üzerinden anlık web arayüzü sunar ve istenirse verileri uzak bir sunucuya göndererek MySQL veritabanında saklar.

Whitepaper Application Example

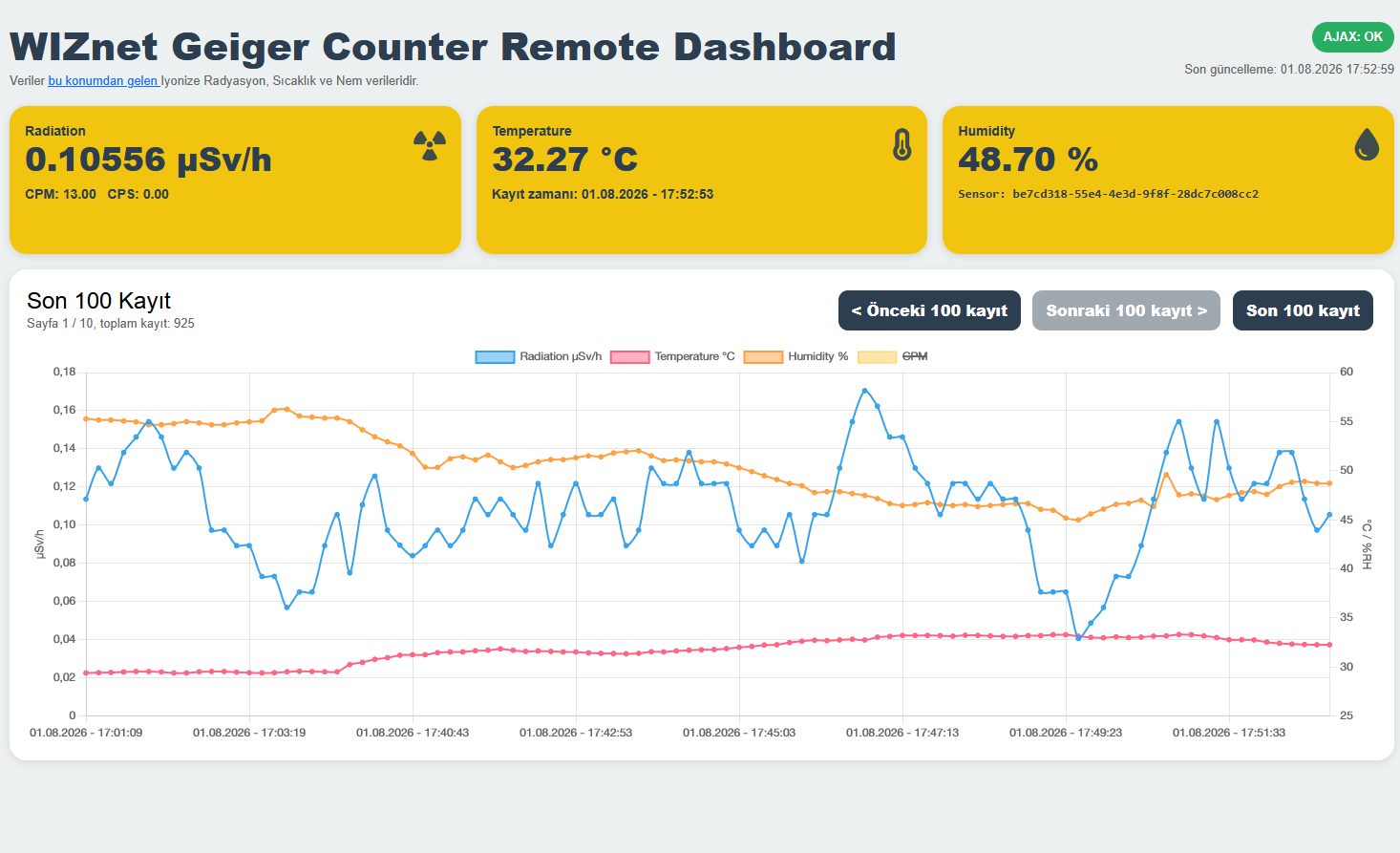

DASHBOARD ANLIK VERİLERİ İZLE
