10BASE-T1L Ethernet, endüstriyel otomasyon, bina otomasyonu, enerji izleme, saha cihazları ve seri haberleşme altyapılarında tek çift kablo üzerinden uzun mesafeli Ethernet bağlantısı kurmak için geliştirilen Single Pair Ethernet teknolojisidir.
WIZnet WIZ750SR-T1L ve WIZMC-T1L, klasik seri haberleşme cihazlarını ve mevcut Ethernet altyapılarını T1L Ethernet network ile buluşturmak için kullanılan pratik modül çözümleridir. Bu ürün ailesi; RS-485, UART, seri cihazlar, PLC/SCADA sistemleri, uzak sensör noktaları ve endüstriyel IoT uygulamalarında kablolama maliyetini azaltmaya, saha erişimini genişletmeye ve eski sistemlerin IP tabanlı ağlara taşınmasına yardımcı olur.
T1L Ethernet Nedir?
10BASE-T1L, IEEE 802.3cg tabanlı, tek bükümlü tel çifti üzerinden çalışan bir Ethernet fiziksel katmanıdır. Klasik Ethernet altyapılarında kullanılan çok çiftli kablolama yerine, T1L yapısında veri iletişimi tek çift kablo üzerinden sağlanır. Bu yaklaşım özellikle uzun mesafeli, dağınık saha noktalarına sahip endüstriyel sistemlerde önemli avantaj sağlar.
T1L Ethernet; sensör, aktüatör, kontrolör, seri cihaz, gateway, enerji izleme modülü ve uzak saha ekipmanlarının IP tabanlı ağlara bağlanmasını kolaylaştırır. Böylece saha cihazı seviyesine kadar Ethernet tabanlı haberleşme indirilebilir ve veri toplama mimarisi daha sade hale getirilebilir.
Neden 10BASE-T1L Single Pair Ethernet?
Endüstriyel otomasyon sistemlerinde hâlâ çok sayıda seri haberleşme tabanlı cihaz, RS-485 altyapısı, saha sensörü, uzak kontrol noktası ve legacy ekipman kullanılmaktadır. Bu cihazların doğrudan IP ağına bağlanması her zaman kolay değildir. Kablo mesafesi, saha şartları, protokol dönüşümü, bakım erişimi ve yeni kablo çekme maliyeti projelerde önemli zaman ve bütçe kalemleri oluşturur.
T1L Ethernet bu noktada, klasik Ethernet ile saha seviyesi haberleşme arasında güçlü bir köprü görevi görür. Tek çift kablo üzerinden uzun mesafeli Ethernet bağlantısı, özellikle mevcut kablolamanın yeniden değerlendirilmesi, seri cihazların modern ağlara taşınması ve endüstriyel IoT veri toplama projeleri için avantajlıdır.
WIZnet T1L Ethernet Ürün Ailesi
WIZnet’in T1L Ethernet ürün ailesi iki temel ihtiyaca cevap verir: seri haberleşmeli cihazların 10BASE-T1L ağına bağlanması ve mevcut standart Ethernet ağlarının Single Pair Ethernet segmentleriyle köprülenmesi.
WIZ750SR-T1L

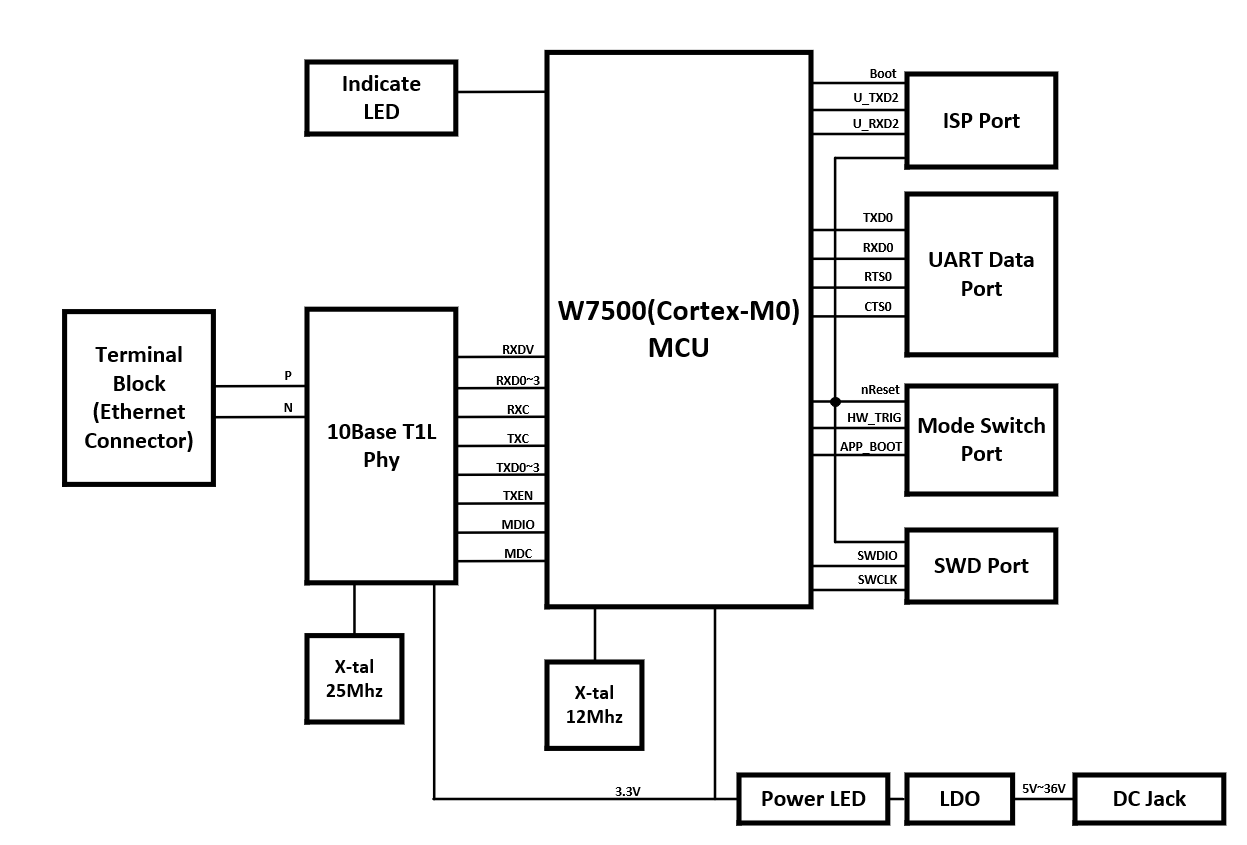

WIZ750SR-T1L, WIZnet W7500 Ethernet MCU ve harici 10BASE-T1L PHY tabanlı bir seri - T1L Ethernet dönüştürücü modülüdür. Seri porttan gelen veriyi TCP/IP ağına taşır; ağdan gelen TCP/IP verisini de yeniden seri arayüze çevirerek mevcut UART tabanlı cihazların T1L Ethernet ağına dahil edilmesini sağlar.
- Serial to 10BASE-T1L Ethernet modül yapısı
- W7500 Ethernet MCU tabanlı mimari
- 1x UART, 230 kbps'ye kadar seri haberleşme
- TCP Server, TCP Client ve UDP çalışma modları
- AT komutları ve konfigürasyon aracı ile ayarlanabilir yapı
- Endüstriyel sıcaklık sınıfına uygun kullanım
WIZMC-T1L
WIZMC-T1L, standart Ethernet ile SPE / 10BASE-T1L haberleşme sistemleri arasında çalışan bir medya dönüştürücü çözümüdür. Mevcut Ethernet ağı ile yeni kurulacak Single Pair Ethernet hattı arasında veri alışverişi sağlayarak geçiş projelerinde köprü görevi görür.
- Standart Ethernet ile SPE ağı arasında medya dönüşümü
- Dahili 10BASE-T1L PHY yapısı
- Tek çift kablo üzerinden 1.2 km'ye kadar haberleşme sınıfı
- 5-40 V geniş giriş gerilimi desteği
- Endüstriyel seviye çalışma sıcaklığı
- Mevcut Ethernet altyapısından T1L ağına geçiş için uygun yapı
T1L Ethernet Uygulama Alanları
| Uygulama Alanı | Ne için kullanılıyor? | Tipik Senaryo |
|---|---|---|
| Endüstriyel otomasyon | Sensör, aktüatör, kontrolör ve saha cihazlarını uzun mesafede Ethernet ağına bağlamak için kullanılır. | Fabrikanın uzak noktasındaki bir sensör veya kontrol kartı, tek çift kablo üzerinden merkezi PLC/SCADA sistemine bağlanır. |
| Seri cihaz modernizasyonu | UART veya seri haberleşmeli eski cihazları TCP/IP ağına taşımak için kullanılır. | Seri portlu bir ölçüm cihazı, WIZ750SR-T1L ile T1L Ethernet ağına dahil edilir. |
| RS-485 / Modbus cihaz geçişleri | RS-485 tabanlı cihazların IP tabanlı sisteme taşınması için ara çözüm olarak kullanılır. | RS-485 çıkışlı sayaç, sensör veya kontrol cihazı; uygun seri arayüz devresiyle WIZ750SR-T1L üzerinden Ethernet ağına aktarılır. Not: WIZ750SR-T1L UART seviyeli seri arayüz içindir; RS-485 için harici dönüştürücü gerekir. |
| Su ve atıksu sistemleri | Pompa istasyonları, depo seviyeleri, debimetreler ve analizörler gibi uzak saha noktalarını izlemek için kullanılır. | Bir terfi merkezi veya arıtma tesisindeki uzak pano, tek çift kablo üzerinden SCADA sistemine bağlanır. |
| Bina otomasyonu | HVAC, oda kontrolörleri, enerji izleme, sayaç okuma ve sensör ağlarında kullanılır. | Kat kontrol panoları, oda sensörleri veya klima santrali kontrolörleri daha az kabloyla Ethernet ağına taşınır. 10BASE-T1L'nin bina otomasyonunda sensörlerden üst seviye sistemlere veri toplama için kullanılabildiği belirtiliyor. (DigiKey) |
| Enerji izleme | Sayaç, inverter, batarya sistemi, enerji analizörü ve uzak pano verilerini toplamak için kullanılır. | GES sahasında inverter veya enerji analizörü verileri uzun mesafeden merkezi izleme sistemine aktarılır. |
| Proses otomasyonu | Basınç, sıcaklık, seviye, debi ve analizör gibi saha enstrümanlarının Ethernet tabanlı haberleşmeye geçişinde kullanılır. | Kimya, gıda, ilaç veya petrokimya tesisinde saha enstrümanları daha fazla veriyle merkezi sisteme bağlanır. |
| Fabrika içi uzak I/O noktaları | Uzak dijital/analog giriş-çıkış modüllerinin tek çift kablo üzerinden bağlanması için kullanılır. | Makine hattının uzak tarafındaki I/O adası, klasik çok damarlı kablo yerine T1L hattı üzerinden haberleşir. |
| Asansör ve dikey taşıma sistemleri | Kabin, makine dairesi ve bina otomasyon sistemi arasında uzun mesafeli haberleşme için kullanılabilir. | Asansör kabini veya kat kontrol noktalarından gelen durum bilgileri Ethernet tabanlı izleme sistemine aktarılır. |
| Endüstriyel IoT / Edge gateway | Saha verilerini edge gateway, veri kayıt sistemi veya bulut bağlantılı sistemlere taşımak için kullanılır. | Seri çıkışlı bir cihazdan alınan veri, WIZ750SR-T1L üzerinden IP ağına aktarılır ve gateway tarafından kaydedilir. |
T1L Ethernet, sahadaki seri veya uzak cihazları tek çift kablo üzerinden uzun mesafede Ethernet/IP ağına bağlamak için kullanılır. WIZ750SR-T1L seri cihazları T1L ağına taşırken, WIZMC-T1L mevcut Ethernet altyapısı ile Single Pair Ethernet hattı arasında köprü görevi görür.
WIZ750SR-T1L ve WIZMC-T1L Karşılaştırması
T1L Ethernet projesinde doğru ürünü seçmek için ilk soru bağlantı ihtiyacıdır. Seri haberleşmeli bir cihazı IP tabanlı T1L ağına taşımak istiyorsanız WIZ750SR-T1L, standart Ethernet ağı ile SPE hattı arasında fiziksel dönüşüm yapmak istiyorsanız WIZMC-T1L değerlendirilmelidir.
| Özellik | WIZ750SR-T1L | WIZMC-T1L |
|---|---|---|
| Ürün Tipi | Seri - 10BASE-T1L Ethernet dönüştürücü modül | Standart Ethernet - SPE / 10BASE-T1L medya dönüştürücü |
| Temel Kullanım | UART / seri cihazları T1L Ethernet ağına bağlamak | Klasik Ethernet ağı ile T1L hattını köprülemek |
| Ağ Tarafı | 10BASE-T1L Single Pair Ethernet | Standart Ethernet + 10BASE-T1L Single Pair Ethernet |
| Seri Arayüz | TXD, RXD, RTS, CTS, opsiyonel DTR/DSR fonksiyonları | Seri arayüz odaklı değildir; medya dönüşümü için kullanılır |
| Veri Hızı | 10 Mbps T1L Ethernet, 230 kbps'ye kadar seri hız | 10BASE-T1L Ethernet segmenti için medya dönüşümü |
| Mesafe | 1 km sınıfı Single Pair Ethernet bağlantısı | Tek çift kablo ile 1.2 km'ye kadar haberleşme sınıfı |
| Besleme | 5-36 VDC güç girişi | 5-40 V giriş desteği |
| Tipik Uygulama | RS-485 / UART cihaz modernizasyonu, seri cihazların IP ağına taşınması | Mevcut Ethernet altyapısından SPE saha hattına geçiş |
T1L Ethernet Uygulama Alanları
WIZnet T1L Ethernet çözümleri, saha cihazlarının IP tabanlı sistemlere bağlanması gereken çok sayıda endüstriyel ve ticari uygulamada kullanılabilir. Özellikle uzun kablo mesafesi, mevcut seri altyapının korunması, yeni kablo çekme maliyetinin azaltılması ve merkezi izleme ihtiyacı olan projelerde öne çıkar.
Endüstriyel Otomasyon
PLC, remote I/O, sensör, aktüatör, makine kontrol ve üretim hattı izleme uygulamalarında saha seviyesine Ethernet bağlantısı taşımak için kullanılabilir.
RS-485 ve Seri Cihaz Modernizasyonu
Mevcut UART veya RS-485 tabanlı cihazlar, WIZ750SR-T1L ile TCP/IP ağına entegre edilebilir. Böylece legacy cihazların uzaktan izlenmesi ve kontrolü kolaylaşır.
Su ve Atıksu İzleme
Pompa istasyonları, debi ölçüm noktaları, seviye sensörleri, pH/iletkenlik ölçümleri ve uzak saha panolarında uzun mesafeli veri bağlantısı için değerlendirilebilir.
Bina Otomasyonu
HVAC, enerji izleme, aydınlatma kontrolü, sayaç okuma ve bina yönetim sistemlerinde dağınık cihazların tek çift kablo üzerinden Ethernet ağına bağlanmasını destekler.
Enerji ve Altyapı İzleme
GES, RES, enerji panoları, sayaç izleme, batarya sistemleri ve trafo merkezleri gibi uzak noktalarda haberleşme altyapısını sadeleştirmek için kullanılabilir.
Endüstriyel IoT ve Veri Toplama
Sensör verilerinin merkezi sunucu, SCADA, edge gateway veya bulut sistemlerine aktarılmasında T1L Ethernet, saha cihazı seviyesinde IP bağlantısı sağlar.
WIZnet T1L Ethernet Çözümleri Hangi Problemleri Çözer?
Eski Seri Cihazları IP Ağına Taşır
Birçok endüstriyel cihaz hâlâ seri port üzerinden haberleşir. Bu cihazların doğrudan Ethernet ağına bağlanması için protokol dönüştürücü gerekir. WIZ750SR-T1L, seri veriyi TCP/IP verisine dönüştürerek mevcut cihazların T1L Ethernet ağı üzerinden erişilebilir hale gelmesini sağlar.
Uzak Saha Noktalarında Kablo Karmaşasını Azaltır
Tek çift kablo ile veri iletişimi sağlanması, özellikle uzun mesafeli saha bağlantılarında kablo planlamasını sadeleştirir. Bu yapı; pompa istasyonları, makine hatları, üretim sahaları ve bina otomasyonu noktalarında toplam kurulum maliyetini azaltmaya yardımcı olur.
Standart Ethernet ile SPE Arasında Köprü Kurar
WIZMC-T1L, standart Ethernet ortamı ile Single Pair Ethernet hattı arasında köprü görevi görür. Böylece mevcut ağ altyapısı tamamen değiştirilmeden, yeni T1L segmentleri projeye dahil edilebilir.
SCADA ve Edge Gateway Entegrasyonunu Kolaylaştırır
Saha cihazı verilerinin IP tabanlı ağa taşınması, SCADA, HMI, edge gateway, veri kayıt sistemi ve uzaktan bakım uygulamalarında daha esnek bir mimari kurulmasına yardımcı olur.
Örnek T1L Ethernet Ağ Mimarileri
Senaryo 1: Seri Sensör veya Kontrol Cihazını T1L Ağına Bağlama
UART veya seri haberleşmeli bir saha cihazı, WIZ750SR-T1L üzerinden 10BASE-T1L Single Pair Ethernet hattına bağlanabilir. Bu yapı, mevcut seri cihazların IP tabanlı sistemlerde yeniden kullanılmasını sağlar.
Seri Cihaz → WIZ750SR-T1L → Tek Çift Kablo T1L Hattı → Gateway / SCADA / Sunucu
Senaryo 2: Standart Ethernet Ağı ile T1L Saha Hattını Köprüleme
Mevcut Ethernet ağı bulunan bir tesiste, uzak saha noktalarına tek çift kablo üzerinden erişim sağlamak için WIZMC-T1L kullanılabilir. WIZMC-T1L, Ethernet ve SPE sistemleri arasında medya dönüşümü sağlar.
Ethernet Switch → WIZMC-T1L → Tek Çift Kablo T1L Hattı → T1L Cihaz / Modül
Senaryo 3: Mevcut RS-485 Altyapısını Modernize Etme
Sahada çalışan RS-485 veya UART tabanlı cihazların tamamını değiştirmek yerine, haberleşme katmanı T1L Ethernet ile modernize edilebilir. Bu yaklaşım özellikle bakım, uzaktan erişim ve veri toplama ihtiyacı olan projelerde geçiş maliyetini azaltabilir.
Legacy Seri Cihaz → WIZ750SR-T1L → T1L Ethernet → Ağ İzleme / Veri Toplama Sistemi
Teknik Değerlendirme Noktaları
T1L Ethernet tasarımında yalnızca modül seçimi değil, kablo tipi, güç mimarisi, topraklama, izolasyon, konnektör yapısı, saha koşulları ve protokol gereksinimleri de birlikte değerlendirilmelidir. Aşağıdaki başlıklar, proje başlangıcında kontrol edilmesi gereken temel noktalardır.
| Kablo Mesafesi | Projede hedeflenen mesafe, kablo tipi ve saha ortamı birlikte değerlendirilmelidir. T1L Ethernet uzun mesafe bağlantılar için geliştirilmiş olsa da kesin performans üretici dokümanı ve saha testi ile doğrulanmalıdır. |
|---|---|
| Güç Beslemesi | WIZ750SR-T1L ve WIZMC-T1L farklı giriş gerilimi aralıklarına sahiptir. Panodaki besleme gerilimi, kablo üzerinden güç taşıma ihtiyacı ve sistem topraklaması proje bazında kontrol edilmelidir. |
| Seri Protokol | Seri cihazın baud rate, data bit, parity, stop bit ve flow control ayarları WIZ750SR-T1L konfigürasyonu ile uyumlu olmalıdır. |
| Ağ Modu | TCP Server, TCP Client veya UDP çalışma modu; SCADA, gateway veya sunucu yazılımının bağlantı mimarisine göre seçilmelidir. |
| Saha Ortamı | Sıcaklık, EMC gürültüsü, pano içi yerleşim, kablo ekranlama ve topraklama planı endüstriyel uygulamalarda haberleşme güvenilirliği açısından önemlidir. |
| Bakım ve İzleme | Link durumu, TCP bağlantı durumu, konfigürasyon erişimi ve uzaktan teşhis imkanları sistem devreye alma ve bakım süreçlerinde dikkate alınmalıdır. |
T1L Ethernet, RS-485 ve Klasik Ethernet Arasında Nasıl Konumlanır?
RS-485, uzun yıllardır endüstriyel otomasyon sistemlerinde güvenilir bir seri haberleşme altyapısı olarak kullanılmaktadır. Ancak modern izleme sistemleri, edge gateway mimarileri, veri tabanı bağlantıları ve uzaktan bakım ihtiyaçları IP tabanlı haberleşmeyi daha önemli hale getirmiştir. T1L Ethernet bu geçişte seri cihazlar ile IP tabanlı ağlar arasında pratik bir çözüm sunar.
Klasik Ethernet, fabrika içi ağlarda yaygın olarak kullanılır; ancak uzak saha noktalarında kablo mesafesi, kablo adedi ve saha altyapısı önemli sınırlamalar oluşturabilir. 10BASE-T1L Single Pair Ethernet, tek çift kablo üzerinden Ethernet bağlantısı sağlayarak sensör seviyesine kadar IP tabanlı iletişimin taşınmasına yardımcı olur.
Bu nedenle T1L Ethernet; RS-485'in tamamen yerine geçen tek bir teknoloji olarak değil, seri cihazları modern IP ağlarına taşıyan ve saha seviyesine Ethernet indiren tamamlayıcı bir çözüm olarak değerlendirilmelidir.
Hangi Ürünü Seçmeliyim?
WIZ750SR-T1L Seçin
Elinizde UART veya seri haberleşmeli bir cihaz varsa ve bu cihazı 10BASE-T1L ağına taşımak istiyorsanız WIZ750SR-T1L doğru başlangıç noktasıdır.
- Seri cihaz modernizasyonu
- RS-485 / UART cihazların IP tabanlı ağa taşınması
- TCP Server, TCP Client veya UDP veri aktarımı
- Endüstriyel IoT veri toplama projeleri
WIZMC-T1L Seçin
Mevcut standart Ethernet ağı ile yeni kurulacak SPE / 10BASE-T1L hattı arasında medya dönüşümü yapmak istiyorsanız WIZMC-T1L değerlendirilmelidir.
- Ethernet - SPE medya dönüşümü
- Mevcut Ethernet altyapısına T1L segmenti ekleme
- Uzun mesafeli tek çift kablo saha hattı
- Yeni nesil Single Pair Ethernet geçiş projeleri
WIZnet T1L Ethernet Projeniz İçin Teknik Destek Alın
T1L Ethernet projenizde doğru modül seçimi, kablolama mimarisi, seri protokol ayarları, medya dönüşümü ve sistem entegrasyonu için Signal Elektronik ile iletişime geçebilirsiniz. WIZ750SR-T1L ve WIZMC-T1L ürünleri için teknik değerlendirme, numune ve fiyat taleplerinizde uygulama detaylarınızı paylaşmanız ürün seçimini hızlandırır.
Ürün seçimi sırasında hedef mesafe, kablo tipi, besleme gerilimi, seri haberleşme ayarları ve kullanılacak ağ mimarisi paylaşılmalıdır.
Özet
WIZnet T1L Ethernet çözümleri, endüstriyel sahalarda tek çift kablo üzerinden uzun mesafeli Ethernet bağlantısı kurmak, seri cihazları IP tabanlı sistemlere taşımak ve mevcut Ethernet altyapısını Single Pair Ethernet segmentleriyle genişletmek için pratik bir ürün ailesi sunar.
WIZ750SR-T1L, seri haberleşmeli cihazların 10BASE-T1L ağına bağlanması için; WIZMC-T1L ise standart Ethernet ile SPE / T1L ağı arasında medya dönüşümü için değerlendirilmelidir. Bu iki ürün, endüstriyel otomasyon, bina otomasyonu, enerji izleme, su-atıksu sistemleri, SCADA bağlantıları ve endüstriyel IoT projelerinde modern bağlantı altyapısına geçişi kolaylaştırır.
Türkiye’de WIZnet ürünleri için ürün seçimi, teknik destek ve teklif taleplerinizde Signal Elektronik ile iletişime geçebilirsiniz.
