Planar Trafo Nedir?

Planar trafo, primer ve sekonder sargıları düz bakır katmanlardan oluşturulan, düşük profilli bir yüksek frekans transformatörüdür. Planar transformatör olarak da adlandırılan bu yapıda sargılar, çoğunlukla çok katmanlı bir baskı devre kartı (PCB) üzerindeki bakır yollarla gerçekleştirilir. Uygulamaya göre yassı bakır levhalar veya folyo sargılar da kullanılabilir.

Son yıllarda güç elektroniğinde daha kompakt, daha düşük profilli ve daha tekrarlanabilir tasarımlara olan ihtiyaç arttıkça, planar trafo tasarımı da daha fazla gündeme gelmeye başlamıştır. Özellikle yüksek frekanslı AC-DC ve DC-DC güç kaynaklarında, klasik tel sarımlı trafolar yerine PCB sargılı planar çözümler daha sık değerlendirilmektedir. GaN ve SiC tabanlı hızlı anahtarlama teknolojileri, yüksek güç yoğunluğu hedefleri ve otomasyonla uyumlu üretim beklentileri, planar trafoları modern güç kaynağı tasarımlarında dikkat çeken bir alternatif haline getirmiştir.

PCB üzerindeki bakır yollar, ferrit nüvenin orta bacağı çevresinde dolaşarak sarımları oluşturur. Nüve parçaları, sargı yapısını üstten ve alttan çevreleyerek manyetik devreyi tamamlar. Primer sargıya uygulanan anahtarlamalı gerilimin oluşturduğu değişken manyetik akı, sekonder sargıda gerilim indükler. Böylece uygun devre topolojisi ve sargı oranıyla gerilim dönüşümü sağlanır; gerekli izolasyon yapısı tasarlandığında giriş ile çıkış arasında galvanik izolasyon da elde edilir.

PCB sargılı trafo yaklaşımı, sargı geometrisinin elektronik tasarımın bir parçası olarak tanımlanmasını sağlar. Sargılar doğrudan güç devresinin ana PCB’sine yerleştirilebilir veya ayrı küçük sargı PCB’leri üzerinde hazırlanabilir. Bu sayede tasarımcı; sarım sayısını, bakır yol genişliğini ve katman düzenini kendi PCB tasarım ortamında belirleyebilir, manuel tel sarımına duyulan ihtiyacı azaltabilir.

Planar trafolar; düşük yükseklik, tekrarlanabilir sargı geometrisi ve yüksek güç yoğunluğu hedeflenen izole DC-DC dönüştürücülerde ve anahtarlamalı AC-DC güç kaynaklarında değerlendirilir. Ferroxcube’un Planar E, Planar ER ve EQ ferrit nüve aileleri, endüstriyel, savunma, enerji ve havacılık projelerinde bu yapıyı uygulamak isteyen tasarımcılara farklı geometri seçenekleri sunar.

Planar Trafo ile Klasik Sarımlı Trafo Arasındaki Farklar Nelerdir?

Planar trafo ile klasik sarımlı trafo arasındaki temel fark, sargıların geometrisi ve üretim yöntemidir. Klasik yapıda yalıtılmış bakır tel bir bobin gövdesine sarılırken, PCB tabanlı planar trafoda iletken yollar baskı devrenin bakır katmanlarında oluşturulur. Her iki yapı da manyetik indüksiyon prensibiyle çalışır; ancak sargıların yerleşimi, trafo boyutlarını, kayıpları ve üretim sürecini etkiler.

Aşağıdaki karşılaştırma, anahtarlamalı güç kaynaklarında kullanılan yüksek frekanslı tel sarımlı trafolar ile planar trafolar arasındadır. Planar trafo, 50/60 Hz şebeke trafosunun aynı devrede doğrudan yerine takılabilecek bir alternatifi değildir.

Tasarım ekipleri açısından planar yapının önemli kazanımı, sargı tasarımını kendi PCB geliştirme sürecine dahil edebilmektir. Böylece sarım geometrisi için dışarıdaki bir sarım üreticisine duyulan bağımlılık azaltılabilir; farklı sargı seçenekleri PCB revizyonlarıyla geliştirilebilir. Ferrit nüve montajı, elektriksel testler ve üretim doğrulaması ise sürecin parçası olmaya devam eder.

Planar yapı tek başına daha yüksek verim anlamına gelmez. Uygun Ferroxcube ferrit malzemesi, doğru bakır kalınlığı ve katman yerleşimi birlikte seçildiğinde; düşük profil, kontrollü manyetik kuplaj ve tekrarlanabilir üretim avantajları elde edilebilir.

Planar Trafo Nasıl Çalışır?

Planar trafo, ferrit nüve üzerinden birbirine manyetik olarak bağlanan primer ve sekonder sargılarla çalışır. Primer sargıya uygulanan yüksek frekanslı anahtarlama gerilimi, nüvede değişken manyetik akı oluşturur. Bu akı, sekonder sargıda gerilim indükleyerek güç dönüşümünü mümkün kılar. Klasik transformatörden farklı olarak sarımlar, PCB üzerindeki bakır yollar veya yassı bakır iletkenlerle gerçekleştirilir.

Giriş Geriliminin Anahtarlanması

DC-DC dönüştürücülerde girişteki doğru gerilim, kontrol devresinin sürdüğü güç transistörleriyle yüksek frekansta anahtarlanır. AC-DC güç kaynaklarında ise şebeke gerilimi önce doğrultulur, ardından anahtarlama katına aktarılır. Böylece primer sargıya, seçilen devre topolojisine uygun gerilim darbeleri uygulanır. Planar trafo, sürekli DC gerilime doğrudan bağlanarak çalıştırılmaz.

Ferrit Nüve ve PCB Sargılarının Görevi

PCB üzerindeki bakır yollar, ferrit nüvenin orta bacağı çevresinde dolaşarak sarımları oluşturur. Farklı katmanlardaki sarımlar, uygun bağlantılarla seri veya paralel olarak birleştirilebilir. Ferrit nüve ise manyetik akının primer ve sekonder sargıları birbirine bağlayacağı yolu oluşturur. Sarım sayısı, nüve kesiti ve gerilimin uygulanma süresi, nüvedeki akı yoğunluğunu belirleyen temel tasarım parametreleridir.

Sarım Oranı Gerilimi Nasıl Etkiler?

İdeal transformatör yaklaşımında, sargılarda indüklenen gerilimlerin oranı sarım sayılarının oranına eşittir: V_s / V_p = N_s / N_p. Sekonder sarım sayısını artırmak, aynı primer geriliminde indüklenen sekonder gerilimini artırır. Ancak güç kaynağının nihai DC çıkış gerilimi yalnızca sarım oranıyla belirlenmez; devre topolojisi, anahtarlama görev oranı, kontrol yöntemi ve kayıplar da sonucu etkiler.

Enerjinin Çıkışa Aktarılması

Enerji aktarımının zamanlaması, kullanılan dönüştürücüye göre değişir. Forward ve köprü tipi yapılarda enerji, primerin sürüldüğü aralıklarda sekondere aktarılır. Flyback dönüştürücüde ise anahtar iletimdeyken manyetik yapıda enerji depolanır; anahtar kesime geçtiğinde bu enerji çıkışa aktarılır. Bu nedenle nüvenin hava aralığı ve sargı düzeni, devrenin çalışma biçimine göre tasarlanır.

Sekonder tarafta diyotlar veya senkron doğrultucu MOSFET’ler doğrultmayı, çıkış filtresi ise dalgalanmanın azaltılmasını sağlar. Primer ve sekonder arasında doğrudan elektriksel bağlantı bulunmayan, uygun yalıtım yapısına sahip tasarımlarda galvanik izolasyon elde edilir. Böylece planar trafo, kompakt bir güç devresinde gerilim dönüşümü ve elektriksel izolasyon işlevlerini birlikte yerine getirebilir.

Planar Trafonun Avantajları Nelerdir?

Planar trafolar; düşük profil, tekrarlanabilir sargı geometrisi ve PCB tabanlı üretim sayesinde güç elektroniği tasarımlarına önemli avantajlar sunar. Tasarım ekipleri açısından başlıca kazanım, sargıyı kendi elektronik tasarım süreçlerine dahil edebilmektir. Böylece manyetik tasarımdan PCB üretimine, prototipten seri üretime kadar daha kontrollü bir geliştirme süreci kurulabilir.

1. Sargı Tasarımını Kendi Bünyenizde Yapabilirsiniz

Klasik özel trafolarda sarım düzeninin uygulanması için bir bobin sarım üreticisiyle çalışmak gerekebilir. PCB sargılı planar trafoda ise sargının fiziksel tasarımını kendi PCB tasarım ortamınızda oluşturabilirsiniz. Sarım sayısı, bakır yol genişliği, katman bağlantıları ve primer-sekonder yerleşimi tasarım dosyasında tanımlanır. Manyetik hesaplama yetkinliğine sahip ekipler, ayrı bir tel sarım hizmetine ihtiyaç duymadan sargı PCB’sini üretime hazırlayabilir.

Hazırlanan Gerber, delik ve katman yapısı bilgileri PCB üreticisine gönderilebilir; üretilen kartlar ferrit nüveyle birleştirilerek trafo tamamlanabilir. Bu yaklaşım, özel sarım tedarikçisine bağımlılığı azaltırken tasarım bilgisinin firma bünyesinde tutulmasını destekler. Sargı, ana güç PCB’sine entegre edilebileceği gibi ayrı ve değiştirilebilir bir modül olarak da hazırlanabilir.

2. Manuel Sarım İşçiliğini Azaltır

PCB üzerinde oluşturulan sargılar; tel sarma, tel uçlarını hazırlama ve sarımları tek tek yerleştirme gibi işlemleri azaltabilir. Sargı geometrisi PCB üretimi sırasında oluştuğu için montaj süreci nüve yerleştirme, sabitleme ve gerekli elektriksel bağlantılar üzerinde yoğunlaşır. Özellikle tekrarlanan üretimlerde bu yapı, işçilik süresinin ve operatöre bağlı değişkenliğin azaltılmasına katkı sağlayabilir. Toplam maliyet avantajı, PCB katman sayısı ve bakır kalınlığıyla birlikte değerlendirilir.

3. Düşük Profil ve Kompakt Güç Modülleri Sağlar

Yassı sargılar ve düşük profilli ferrit nüveler, transformatörün kart üzerindeki yüksekliğini azaltmaya yardımcı olur. Bu özellik; ince muhafazalar, kartlar arası mesafenin sınırlı olduğu sistemler ve yoğun yerleşimli güç modülleri için değerlidir. Endüstriyel, savunma ve aviyonik güç elektroniğinde mekanik yerleşimi kolaylaştırabilir. Uygun tasarımla birim hacimde daha fazla güç işlenebilir; yatay yerleşim alanı ise nüve geometrisine göre belirlenir.

4. Seri Üretimde Tutarlı Sargı Geometrisi Sunar

Bakır yolların genişliği, aralarındaki mesafe ve katman bağlantıları aynı üretim verileriyle tekrar oluşturulur. Böylece sargı yerleşimindeki farklılıklar azaltılarak elektriksel özelliklerin tekrarlanabilirliği desteklenir. Tasarımın dosya üzerinden izlenebilmesi, revizyon yönetimini ve farklı üretim partilerinin karşılaştırılmasını da kolaylaştırır.

5. Manyetik Kuplaj ve Kaçak Endüktans Kontrolünü Kolaylaştırır

Primer ve sekonder sargıların katmanlar içindeki konumu hassas biçimde tanımlanabilir. Uygun tasarımlarda sargıların iç içe yerleştirilmesi, manyetik kuplajı artırarak kaçak endüktansı azaltabilir. Bu, kaçak enerjiden kaynaklanan gerilim sıçramalarının ve bastırma devresi kayıplarının azaltılmasına katkı sağlayabilir. Katman düzeni, uygulamanın hedeflediği kaçak endüktans ve sargılar arası kapasitans birlikte dikkate alınarak seçilir.

6. Isı Yayılımını ve Yüksek Akım Tasarımını Destekler

Geniş bakır yüzeyler ve yassı nüve geometrisi, oluşan ısının yayılmasını ve uygun soğutma yüzeylerine aktarılmasını kolaylaştırabilir. Düşük gerilimli, yüksek akımlı sekonderlerde geniş bakır yollar, uygun paralel katmanlar veya bakır plakalar kullanılarak iletken direnci azaltılabilir. Bakır kalınlığı ve katman yerleşiminin çalışma frekansına göre optimize edilmesi, bu avantajın verim ve sıcaklık performansına yansıtılmasını sağlar.

7. Prototip ve Ürün Varyantlarını Geliştirmeyi Kolaylaştırır

Sarım sayısı, bağlantı düzeni veya bakır genişliği değişiklikleri PCB tasarım dosyası üzerinden yönetilebilir. Ayrı sargı PCB’leri kullanıldığında, mekanik ve elektriksel uyumluluk korunarak aynı ana kart üzerinde farklı trafo seçenekleri denenebilir. Bu yöntem, ürün ailesi geliştiren ekiplerin prototip karşılaştırmalarını ve tasarım revizyonlarını daha sistematik yürütmesine yardımcı olur.

Planar Trafonun Dezavantajları ve Tasarımda Dikkat Edilmesi Gerekenler

Planar trafoların avantajlarından yararlanmak için PCB yapısı, manyetik tasarım ve üretim maliyeti birlikte değerlendirilmelidir. Başlıca sınırlamalar; kullanılabilir sargı alanı, katman sayısı ve yüksek frekansta oluşan parazitik etkilerle ilgilidir. Bu konuların tasarımın başında ele alınması, düşük profil ve tekrarlanabilir üretim hedeflerine ulaşmayı kolaylaştırır.

PCB Katman Sayısı ve Üretim Maliyeti

Çok sayıda sarım, kalın bakır veya özel izolasyon yapısı gerektiren uygulamalarda PCB maliyeti artabilir. Özellikle küçük üretim adetlerinde, manuel sarım işçiliğindeki azalma bu farkı tamamen karşılamayabilir. Sargıları ayrı bir küçük PCB üzerinde toplamak, ana kartın tamamında yüksek katman sayısı kullanma ihtiyacını azaltarak maliyetin yönetilmesine yardımcı olabilir.

Sarım Sayısı ve Kullanılabilir Alan

Bir katmana sığabilecek sarım sayısı; bakır yol genişliği, yollar arası mesafe ve nüve penceresiyle sınırlıdır. Fazla sarım gerektiğinde ilave katmanlar veya daha büyük nüve geometrileri gerekebilir. Ayrıca düşük profil, her zaman daha küçük PCB alanı anlamına gelmez. Nüve seçimini sargı yerleşimiyle birlikte yapmak, yükseklik ve kart alanı arasında uygun denge kurulmasını sağlar.

Sargılar Arası Kapasitans ve EMI

Primer ve sekonderin geniş bakır yüzeylerle üst üste gelmesi, sargılar arası parazitik kapasitansı artırabilir. Bu durum, hızlı anahtarlama sırasında ortak mod gürültüsünü etkileyebilir. Katman sırası, örtüşen bakır alanı ve izolasyon kalınlığı birlikte düzenlenerek manyetik kuplaj ile kapasitans arasında uygulamaya uygun bir denge kurulabilir.

Yüksek Frekansta Bakır Kayıpları

Deri etkisi ve yakınlık etkisi, yüksek frekansta sargıların etkin direncini artırabilir. Bu nedenle yalnızca bakırı kalınlaştırmak her zaman daha düşük kayıp sağlamaz. Uygun bakır kalınlığı, katman düzeni ve dengeli paralel bağlantılar seçilerek sargı kayıpları azaltılabilir. Via ve terminal bölgelerinin de akımı taşıyabilecek şekilde boyutlandırılması gerekir.

İzolasyon ve Mekanik Uyum

Primer-sekonder izolasyonu, PCB kenar mesafeleri ve nüve açıklıkları tasarımın başında belirlenmelidir. Ek sargı PCB’leri kullanılıyorsa toplam istif kalınlığı, izolasyon filmleri ve montaj toleransları nüve penceresine sığmalıdır. PCB üreticisiyle katman yapısının önceden netleştirilmesi ve nüve ölçülerinin kontrol edilmesi, üretim aşamasındaki uyumsuzlukları azaltır.

Bu sınırlamalar dikkate alındığında planar trafo; sargı tasarımını kendi bünyesinde geliştirmek, sarım işçiliğini azaltmak ve kompakt güç modülleri üretmek isteyen ekipler için güçlü bir seçenektir. Uygun Ferroxcube nüve geometrisi ve malzemesi, PCB yapısıyla birlikte seçilerek uygulamanın performans ve maliyet hedeflerine göre optimize edilebilir.

Planar Trafo Nerelerde Kullanılır?

Planar trafolar; izole DC-DC dönüştürücüler, anahtarlamalı AC-DC güç kaynakları ve gate sürücü beslemelerinde kullanılabilir. Düşük yükseklik, kontrollü sargı geometrisi ve kompakt yerleşim gerektiren uygulamalarda öne çıkar. Endüstriyel otomasyon, savunma elektroniği, enerji sistemleri, aviyonik ve uzay elektroniği, planar trafo tasarımının değerlendirilebileceği başlıca alanlardır.

Endüstriyel Güç Kaynaklarında Neden Planar Trafo Kullanılır?

Endüstriyel cihazlarda aynı muhafaza içinde kontrol, haberleşme ve güç devrelerinin birlikte bulunması, kullanılabilir alanı sınırlar. PCB sargılı planar trafolar, izole beslemenin ana karta entegre edilmesini veya düşük profilli bir güç modülü olarak hazırlanmasını sağlar. Tekrarlanabilir sargı yapısı da seri üretimde tutarlı performansı destekler.

• PLC giriş-çıkış modülleri ve endüstriyel kontrol kartlarının izole beslemeleri.
• Sensör, ölçüm ve veri toplama devreleri için yardımcı güç kaynakları.
• Robotik sistemler, servo sürücüler ve motor kontrol üniteleri.
• Kart üstü izole DC-DC dönüştürücüler ve kompakt güç modülleri.

Savunma Elektroniğinde Planar Trafo Hangi Devrelerde Değerlendirilir?

Savunma elektroniğinde güç devrelerinin sınırlı hacme yerleşmesi ve farklı elektronik birimlere uygun besleme sağlaması gerekir. Planar transformatörler, haberleşme, işlemci ve sensör kartlarını besleyen izole dönüştürücüler için değerlendirilebilir. Sargı geometrisinin PCB dosyalarında tanımlanması, tasarımın firma bünyesinde yönetilmesini ve üretim revizyonlarının izlenmesini kolaylaştırır.

• Saha haberleşme cihazları ve taşınabilir elektronik sistemlerin güç modülleri.
• Platform içi elektronik birimlerin izole DC-DC beslemeleri.
• Radar ve elektro-optik sistemlerin kontrol ve yardımcı besleme kartları.
• Test, ölçüm ve veri işleme ekipmanlarının güç kaynakları.

Enerji Sistemlerinde Planar Trafo Nerelerde Kullanılabilir?

Enerji dönüşüm sistemlerinde planar yapı, hem uygun topolojilerde ana güç aktarımı hem de yardımcı beslemeler için kullanılabilir. Güneş enerjisi, batarya enerji depolama ve şarj sistemlerinde seçim; güç seviyesi, izolasyon ihtiyacı, çalışma frekansı ve soğutma koşullarına göre yapılır. Ana güç katında kullanılan büyük bir trafoyla gate sürücüyü besleyen küçük bir planar trafonun görevleri farklıdır.

• İzole DC-DC katı içeren güneş enerjisi ve enerji depolama dönüştürücüleri.
• Batarya şarj cihazları ve çift yönlü güç dönüşüm modülleri.
• İnverter ve kesintisiz güç kaynağı kontrol devrelerinin yardımcı beslemeleri.
• IGBT, SiC ve MOSFET gate sürücüleri için izole güç kaynakları.

Aviyonik Sistemlerde Planar Trafonun Avantajı Nedir?

Aviyonik ekipmanlarda kart yüksekliği, toplam hacim ve ısı yönetimi birlikte değerlendirilir. Planar trafonun düşük profili, birbirine yakın yerleştirilen elektronik kartlarda mekanik tasarımı kolaylaştırabilir. Uçak ve insansız hava araçlarındaki haberleşme, navigasyon, uçuş bilgisayarı ve sensör elektroniğinin izole güç modülleri, bu yaklaşımın değerlendirilebileceği uygulamalardır.

Uzay ve Uydu Elektroniğinde Planar Trafo Kullanılabilir mi?

Evet, planar manyetik yapılar uzay elektroniğinde de değerlendirilebilir. Uydu alt sistemlerinin izole beslemeleri, faydalı yük elektroniği ve özel güç koşullandırma birimleri buna örnektir. Bu uygulamalarda nüve ve sargı tasarımına ek olarak izolasyon malzemeleri, yapıştırıcılar, vakumda ısı aktarımı ve görev koşulları birlikte ele alınır. Planar yapı seçimi tek başına uçuş veya uzay kullanım yeterliliği sağlamaz; uygunluk tamamlanmış tasarım üzerinden doğrulanır.

Planar Trafo Hangi Güç Dönüştürücü Topolojileriyle Kullanılır?

Planar sargı yapısı; flyback, forward, push-pull, yarım köprü, tam köprü ve LLC rezonans gibi farklı dönüştürücü topolojilerine uygulanabilir. Her topolojide sarım sayısı, hava aralığı, mıknatıslanma endüktansı ve kaçak endüktans hedefleri farklıdır. Bu nedenle aynı planar trafo tasarımı, farklı devrelere değişiklik yapılmadan aktarılmaz.

Ferroxcube planar ferrit nüve seçimi yapılırken sektör adı kadar devrenin elektriksel ve mekanik ihtiyaçları da belirleyicidir. Giriş-çıkış gerilimleri, güç, frekans, izolasyon ve yükseklik hedeflerinin birlikte tanımlanması; Planar E, Planar ER ve EQ aileleri arasından uygun geometrinin değerlendirilmesini kolaylaştırır.

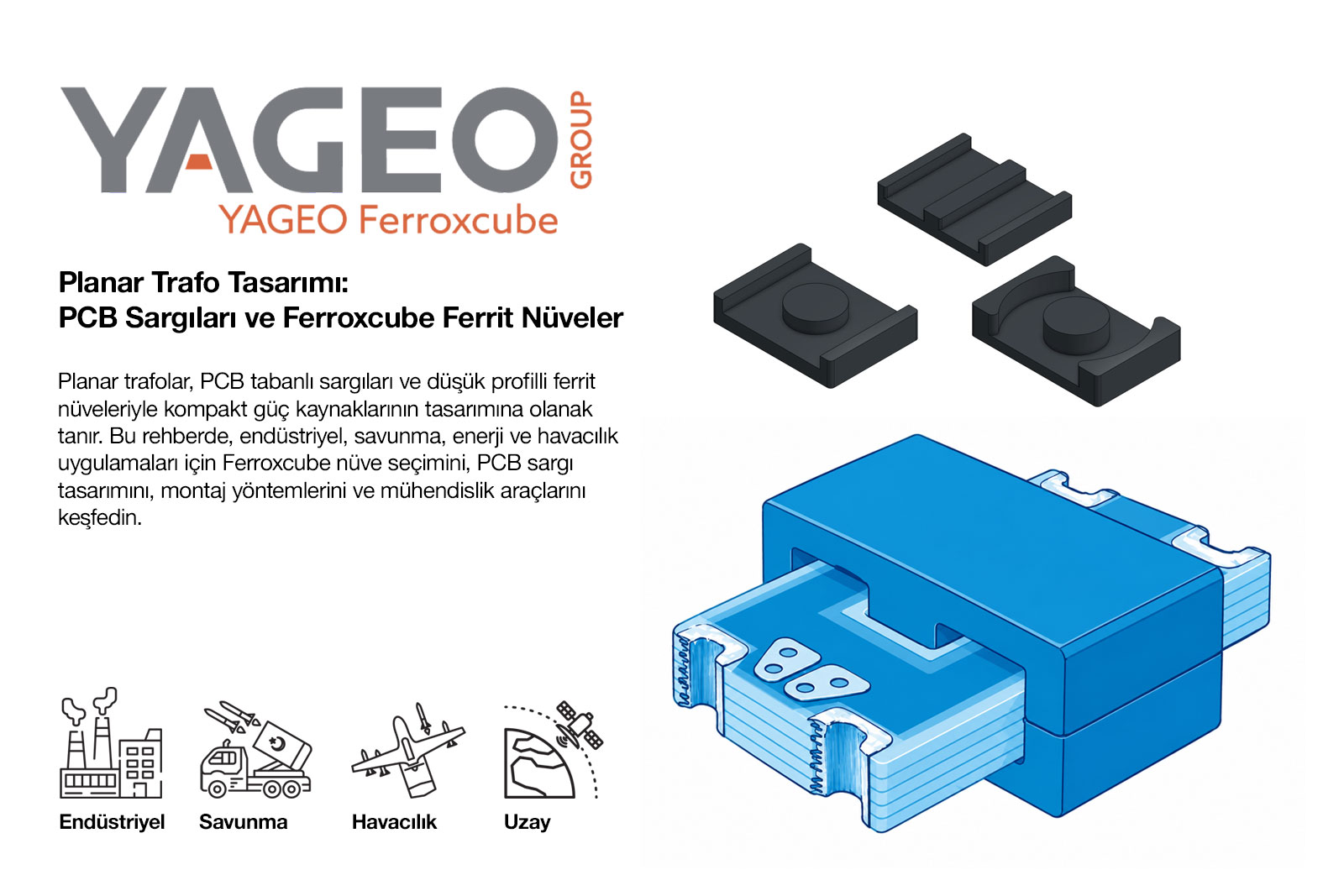

Planar Trafonun Mekanik Yapısı Nasıldır?

Planar trafonun temel mekanik yapısı; ferrit nüve parçaları, yassı sargılar, izolasyon katmanları ve sabitleme elemanlarından oluşur. Sargı paketi nüvenin pencere alanına yerleşirken, orta bacak sargıların merkezindeki açıklıktan geçer. Birbirini tamamlayan ferrit parçalar, manyetik akının dolaşacağı yolu oluşturur.

Planar Trafo Hangi Parçalardan Oluşur?

Ferrit Nüve PCB’nin Etrafına Nasıl Yerleşir?

PCB üzerinde nüvenin orta bacağı için bir açıklık bırakılır. Dış bacaklar ise kartın kenarlarından veya kendileri için hazırlanmış delik ve yarıklardan geçebilir. Böylece bakır sargılar, orta bacak ile dış bacaklar arasındaki nüve penceresine yerleşir. PCB kesimleri, bakır yollar ve nüve arasındaki mesafeler; mekanik toleranslar ve elektriksel izolasyon ihtiyacı birlikte dikkate alınarak belirlenir.

E+E ve E+PLT Nüve Yapıları Arasındaki Fark Nedir?

E+E yapısında iki E biçimli nüve yarısı karşılıklı birleştirilir. E+PLT yapısında ise E nüvenin karşısına uyumlu bir düz ferrit plaka yerleştirilir. E+PLT kombinasyonu düşük toplam yükseklik hedeflerinde avantaj sağlayabilir; E+E kombinasyonu ise seçilen geometriye bağlı olarak daha yüksek bir sargı paketine alan sunabilir. Ferroxcube kataloğunda ilgili nüve için belirtilen eşleşme ve montaj ölçüleri esas alınmalıdır.

Ana PCB ve Ek Sargı Kartları Aynı Nüvede Kullanılabilir mi?

Evet. Sargıların bir bölümü ana PCB’de, kalan bölümü ise aynı nüvenin çevrelediği ek sargı kartlarında bulunabilir. Bu kartlar ortak nüve açıklıkları hizalanarak üst üste yerleştirilir. PCB’lerin, aralarındaki izolasyonun ve gerekli montaj boşluklarının toplam kalınlığı, kullanılabilir pencere yüksekliğine sığmalıdır.

Planar Trafoda PCB Sargısının Yapısı Nasıldır?

Planar trafoda sargı, klasik trafodaki yuvarlak bakır tel yerine PCB üzerindeki bakır yollarla oluşturulur. Bu yapı sayesinde primer, sekonder ve yardımcı sargılar baskı devre katmanları üzerinde kontrollü genişlik, aralık ve geometri ile tasarlanabilir. Böylece sarım sayısı, iletken kesiti, izolasyon mesafesi, kaçak endüktans ve parazitik kapasitans gibi parametreler tasarım aşamasında daha öngörülebilir hale gelir.

PCB sargısı genellikle ferrit nüvenin orta bacağının etrafından dolaşan spiral, dikdörtgen, oval veya özel şekilli bakır yollar şeklinde çizilir. Nüvenin orta bacağı PCB üzerindeki bir pencere açıklığından geçer ve manyetik akı bu merkez bölge üzerinden kapanır. Primer ve sekonder sargılar aynı PCB üzerinde farklı katmanlarda bulunabileceği gibi, ayrı küçük sargı PCB’leri halinde de ana kart üzerine eklenebilir.

PCB Sargısı Hangi Katmanlardan Oluşur?

Planar sargı tasarımında önemli nokta, yalnızca “kaç tur” gerektiğini belirlemek değildir. Aynı zamanda bu turun hangi katmanda yer alacağı, primer-sekonder sıralaması, paralel bakır kullanımı, izolasyon mesafeleri, termal yayılım ve EMI davranışı birlikte değerlendirilmelidir. Bu nedenle PCB sargısı, mekanik ve elektriksel tasarımın kesiştiği kritik bir bölümdür.

Planar Trafoda PCB Yerine Hangi Sargı Yapıları Kullanılabilir?

Planar trafolarda en yaygın yapı PCB sargısıdır; ancak her tasarımda tek seçenek PCB değildir. Akım seviyesi, izolasyon ihtiyacı, üretim adedi, maliyet hedefi ve mekanik sınırlamalara göre bakır folyo, bakır plaka, esnek PCB veya hibrit sargı yapıları da kullanılabilir. Bu alternatifler özellikle yüksek akım, düşük profil ve özel izolasyon gerektiren güç elektroniği tasarımlarında öne çıkar.

Pratikte en esnek yaklaşım, ana güç devresinin bulunduğu PCB üzerine temel planar trafo sargısını yerleştirmek ve ihtiyaç halinde ilave küçük sargı PCB’leri veya bakır ara katmanlar eklemektir. Bu yöntem, tasarımcının trafoyu tamamen dış kaynaklı özel sarım sürecine bırakmadan kendi PCB üretim akışı içinde geliştirmesine yardımcı olur.

Planar Trafoda Elektriksel Bağlantılar Nasıl Yapılır?

Planar trafoda elektriksel bağlantılar, sargıların PCB üzerindeki pad, via, bakır alan ve bağlantı uçları üzerinden devreye entegre edilmesiyle yapılır. Klasik trafoda primer ve sekonder uçları tel veya pin olarak dışarı alınırken, planar trafoda bu uçlar çoğu zaman doğrudan PCB üzerindeki güç yollarına bağlanır. Bu da montajı sadeleştirir ve trafoyu devrenin ayrılmaz bir parçası haline getirir.

Primer ve Sekonder Uçları PCB’ye Nasıl Bağlanır?

Primer sargının başlangıç ve bitiş noktaları, anahtarlama elemanları, giriş kapasitörleri veya rezonans elemanları ile aynı güç katmanına bağlanabilir. Sekonder sargı uçları ise doğrultucu diyotlara, senkron MOSFET’lere, çıkış filtrelerine veya yük bağlantı noktalarına kısa ve geniş bakır yollarla taşınır. Yüksek akım taşıyan çıkışlarda geniş polygon alanlar, paralel via dizileri ve mümkünse çok katmanlı bakır paylaşımı tercih edilir.

Planar trafo bağlantılarında kısa yol her zaman daha iyi sonuç vermez; özellikle izolasyon sınırları, EMI davranışı ve akım döngüsü alanı birlikte düşünülmelidir. Primer tarafındaki yüksek dv/dt noktaları ile sekonder tarafı arasındaki kapasitif kuplaj kontrol altında tutulmalı, yüksek akım yolları ise mümkün olduğunca geniş ve düşük empedanslı tasarlanmalıdır.

Ferrit Nüve PCB’ye Nasıl Monte Edilir?

Planar trafoda ferrit nüve, PCB sargısının etrafına üstten ve alttan kapanacak şekilde yerleştirilir. En yaygın yapılarda iki ferrit parça kullanılır: üst nüve ve alt nüve. PCB sargısı bu iki ferrit parça arasında kalır ve nüvenin orta bacağı PCB üzerindeki açıklıktan geçerek manyetik devreyi tamamlar. Montajın amacı, nüve parçalarını doğru hizalamak, mekanik olarak sabitlemek ve tasarlanan manyetik aralığın korunmasını sağlamaktır.

Ferrit Nüve Montajında Hangi Yöntemler Kullanılır?

Montajda Hangi Mekanik Noktalar Kontrol Edilmelidir?

Ferrit nüve montajında ilk kontrol, PCB açıklığı ile nüvenin orta bacağı arasındaki mekanik uyumdur. Orta bacak PCB’ye temas ederek zorlanmamalı, dış bacaklar karta veya sargı katmanlarına baskı yapmamalıdır. Ek sargı PCB’leri, izolasyon filmleri veya bakır plakalar kullanılıyorsa toplam istif yüksekliği mutlaka nüve penceresine göre kontrol edilmelidir.

İkinci önemli nokta, nüve yüzeylerinin düzgün kapanmasıdır. Ferrit parçalar arasında istenmeyen boşluk kalması endüktans değerini değiştirebilir ve tasarım dışı manyetik aralık oluşturabilir. Eğer tasarımda kontrollü hava aralığı gerekiyorsa bu aralık mekanik olarak tanımlanmalı; rastgele yapıştırıcı kalınlığı, PCB baskısı veya montaj toleransı ile oluşmasına izin verilmemelidir.

Planar Trafoda Yapıştırıcı Nereye Uygulanmalı?

Planar trafoda ferrit nüvelerin yapıştırılması, yalnızca mekanik sabitleme işlemi olarak görülmemelidir. Yapıştırıcının uygulandığı bölge, kalınlığı ve kürlenme şekli trafonun endüktans değerini, mekanik dayanımını ve uzun dönem güvenilirliğini etkileyebilir. Bu nedenle yapıştırıcı uygulaması, ferrit nüve montajının kontrollü bir parçası olarak ele alınmalıdır.

Genel yaklaşım olarak yapıştırıcı, ferrit parçaların birbirine temas eden dış bacak yüzeylerine ince ve kontrollü bir tabaka halinde uygulanır. Amaç, nüve parçalarını sabitlemek ve titreşim altında gevşemeyi önlemektir. Yapıştırıcı, tasarımda özel olarak tanımlanmamışsa manyetik hava aralığını oluşturmak için kullanılmamalıdır. Özellikle orta bacakta tasarlanmış kontrollü bir gap varsa, yapıştırıcının bu aralığı doldurması veya değiştirmesi istenmez.

Yapıştırıcı Uygulamasında Nelere Dikkat Edilmeli?

Planar Trafoda Klips ve Yapıştırıcı Birlikte Kullanılır mı?

Evet, planar trafolarda klips ve yapıştırıcı birlikte kullanılabilir. Klips, ferrit nüve parçalarını mekanik olarak bir arada tutar ve montaj sırasında hizalamayı kolaylaştırır. Yapıştırıcı ise özellikle titreşim, darbe, sıcaklık döngüsü veya uzun süreli mekanik gevşeme riskinin bulunduğu uygulamalarda ek güvenlik sağlar.

Endüstriyel güç kaynakları, savunma elektroniği, avionics ve aerospace gibi alanlarda yalnızca ilk montaj dayanımı değil, sıcaklık döngüsü ve mekanik kararlılık da önemlidir. Bu nedenle bazı tasarımlarda klips mekanik baskıyı sağlarken, yapıştırıcı nüvenin uzun dönem konumunu korumaya yardımcı olur. Burada dikkat edilmesi gereken nokta, klips basıncının ferriti çatlatmayacak seviyede olması ve yapıştırıcının nüve kapanmasını bozacak kalınlıkta uygulanmamasıdır.

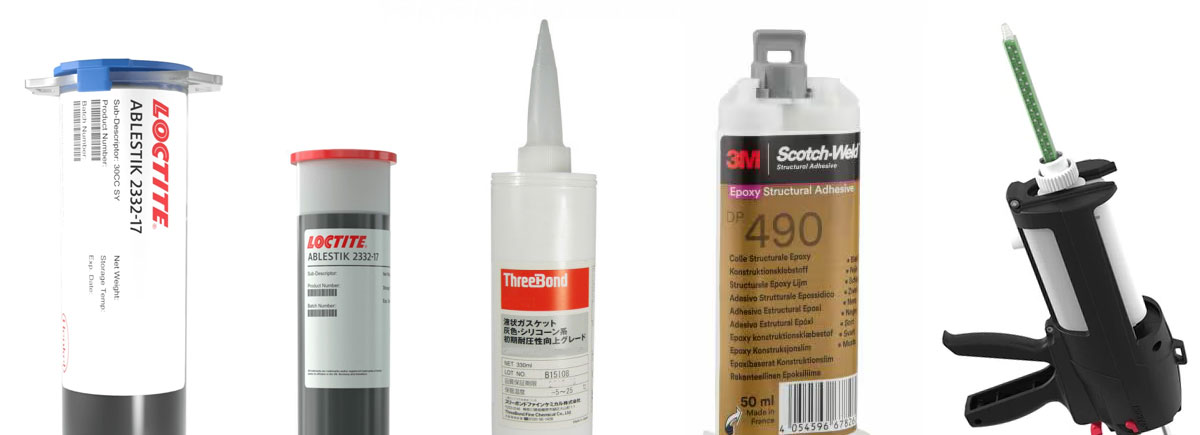

Ferrit Nüve Yapıştırıcısı Seçerken Hangi Özellikler Aranmalı?

Ferrit nüve yapıştırıcısı seçilirken yalnızca “güçlü yapışma” yeterli bir kriter değildir. Yapıştırıcı, ferrit yüzeye iyi tutunmalı, ince ve kontrollü bir bond line oluşturabilmeli, sıcaklık değişimlerinde çatlama veya ayrılma yapmamalı ve nemli ortamlarda dayanımını koruyabilmelidir. Ayrıca plastik bobin, klips veya muhafaza gibi ek parçalarla temas ediyorsa bu malzemelerle uyumluluğu da değerlendirilmelidir.

Ferroxcube Testlerinde Başarılı Bulunan Yapıştırıcılar Hangileridir?

Ferroxcube’un ferrit nüve yapıştırma çalışmasında farklı yapıştırıcı sistemleri termal çevrim, nem ve basınçlı ortam gibi koşullar altında değerlendirilmiştir. Çalışmada başarılı bulunan bazı yapıştırıcılar aşağıdaki gibidir. Bu liste, tasarım için iyi bir başlangıç noktası sağlar; ancak güncel ürün kodu, tedarik durumu, formül değişikliği ve uygulama koşulları mutlaka üretici dokümanlarıyla kontrol edilmelidir.

Bu testlerde önemli noktalardan biri, başarılı örneklerde kopmanın çoğu zaman yapıştırıcı hattından değil ferrit malzemenin kendisinden gerçekleşmesidir. Bu durum, uygun yapıştırıcı ve doğru uygulama ile ferrit-yapıştırıcı arayüzünün oldukça güçlü hale getirilebildiğini gösterir.

Planar Trafo İçin Pratik Montaj Önerisi

Pratik bir planar trafo montajında önce PCB sargı istifi, izolasyon katmanları ve ferrit nüve mekanik olarak kuru montajla kontrol edilmelidir. Nüve parçaları zorlanmadan kapanmalı, orta bacak PCB açıklığından rahat geçmeli ve dış bacak yüzeyleri düzgün temas etmelidir. Ardından düşük miktarda yapıştırıcı dış bacak temas yüzeylerine uygulanabilir ve nüve klips veya kontrollü baskı altında hizalanarak kürlenmeye bırakılabilir.

Montaj tamamlandıktan sonra trafo yalnızca görsel olarak kontrol edilmemelidir. Endüktans değeri, kaçak endüktans, primer-sekonder izolasyonu, sıcaklık artışı ve mekanik dayanım ölçülmelidir. Özellikle yüksek güvenilirlik beklenen endüstriyel, askeri, avionics ve aerospace uygulamalarında bu ölçümler tasarım doğrulama sürecinin doğal bir parçası olmalıdır.

Planar Trafoda Sargı Nasıl Oluşur?

Planar trafoda sargı, ferrit nüvenin orta bacağının etrafından geçen düz bakır iletkenlerle oluşturulur. Bu iletkenler çoğunlukla PCB üzerindeki bakır yollar, bakır alanlar veya çok katmanlı PCB yapısı içinde yer alan spiral/dikdörtgen sarım geometrileridir. Klasik trafoda bakır tel fiziksel olarak nüveye sarılırken, planar trafoda aynı sarım etkisi PCB katmanları üzerine çizilen bakır yollarla elde edilir.

Bir tur, bakır yolun ferrit nüvenin orta bacağını çevrelemesiyle oluşur. Yol aynı katmanda tamamlanabilir veya via bağlantılarıyla başka katmanlara geçerek devam edebilir. Böylece bir PCB üzerinde birden fazla tur, birden fazla sargı ve farklı primer-sekonder kombinasyonları oluşturulabilir. Sarım sayısı, dönüş oranı, akım kapasitesi ve izolasyon gereksinimi tasarımın temel belirleyicileridir.

PCB Sargısında Tur Mantığı Nasıldır?

Bu nedenle planar sargı tasarımı yalnızca geometrik bir çizim değildir. Sarım yönü, başlangıç-bitiş noktaları, via dizilimi, katman sırası, izolasyon mesafesi ve akım yoğunluğu birlikte değerlendirilmelidir. Doğru tasarlanmış bir PCB sargısı, üretimde tekrar edilebilirlik sağlar ve klasik tel sarımındaki işçilik değişkenliğini önemli ölçüde azaltır.

Ek Küçük Sargı PCB’leri Kullanılabilir mi?

Evet, planar trafolarda ana PCB’ye ek olarak küçük sargı PCB’leri kullanılabilir. Bu yöntem özellikle ana PCB’nin katman sayısı yeterli olmadığında, farklı izolasyon yapıları gerektiğinde veya trafonun manyetik kısmı modüler tasarlanmak istendiğinde tercih edilir. Ek sargı PCB’si, yalnızca trafo bölgesine ait bakır sargıları taşıyan küçük bir baskı devre kartı olarak düşünülebilir.

Örneğin ana güç devresi 4 katmanlı bir PCB üzerinde kurulmuş olabilir; fakat planar trafo için daha fazla primer-sekonder katmanına ihtiyaç duyulabilir. Bu durumda tüm ana kartı 8 veya 10 katmana çıkarmak yerine, yalnızca trafo alanına özel küçük bir sargı PCB’si tasarlanabilir. Bu küçük PCB, ana karta lehimlenebilir, pinlerle bağlanabilir veya mekanik olarak ferrit nüve istifinin içinde konumlandırılabilir.

Ek Sargı PCB’si Ne Avantaj Sağlar?

Burada dikkat edilmesi gereken en önemli mekanik nokta, ek PCB’lerin toplam istif yüksekliğidir. Ferrit nüvenin pencere yüksekliği; ana PCB, ek sargı PCB’leri, izolasyon filmleri, lehim kalınlığı ve olası bakır plaka katmanlarıyla birlikte kontrol edilmelidir. İstif fazla kalın olursa nüve tam kapanmayabilir ve istenmeyen manyetik boşluk oluşabilir.

Ana PCB Üzerine Ayrı Sargı PCB’si Nasıl Eklenir?

Ana PCB üzerine eklenen ayrı sargı PCB’si, planar trafoyu devre içinde modüler hale getirmenin pratik yollarından biridir. Bu yapıda AC-DC veya DC-DC güç devresi ana PCB üzerinde yer alır; planar trafonun sargılarını taşıyan küçük PCB ise trafo bölgesine mekanik ve elektriksel olarak eklenir. Ferrit nüve, ana PCB ve ek sargı PCB’sini birlikte kapsayacak şekilde üstten ve alttan kapanır.

Ek sargı PCB’si ana karta birkaç farklı yöntemle bağlanabilir. Düşük akımlı yardımcı sargılarda pin header, lehim pedi veya castellated kenar bağlantıları yeterli olabilir. Yüksek akımlı sekonderlerde ise geniş lehim pedleri, çoklu via bağlantıları, bakır bar veya doğrudan geniş bakır alan teması tercih edilebilir. Bağlantı yöntemi seçilirken yalnızca elektriksel süreklilik değil, akım kapasitesi ve ısı yayılımı da dikkate alınmalıdır.

Ayrı Sargı PCB’si İçin Pratik Bağlantı Seçenekleri

Bu yaklaşım özellikle ürün geliştirme aşamasında büyük esneklik sağlar. Ana güç kartı sabit tutulabilir; sadece sargı PCB’si değiştirilerek farklı dönüş oranları, farklı primer-sekonder dizilimleri veya farklı akım kapasiteleri denenebilir. Böylece planar trafo tasarımı, klasik tel sarımına göre daha kontrollü ve tekrar edilebilir bir prototipleme sürecine taşınır.

Planar Trafo İçin Örnek Sargı İstifi Nasıl Olabilir?

Planar trafoda sargı istifi, primer ve sekonder katmanların PCB içinde veya ek sargı PCB’leri üzerinde hangi sırayla yerleştirileceğini tanımlar. Bu istif; dönüş oranını, kaçak endüktansı, parazitik kapasitansı, izolasyon dayanımını ve ısıl davranışı doğrudan etkiler. Bu nedenle planar trafo tasarımında yalnızca tur sayısı değil, katmanların sırası da kritik bir tasarım parametresidir.

Basit bir örnekte primer sargı bir veya birkaç katmanda, sekonder sargı ise ayrı katmanlarda yer alabilir. Daha gelişmiş tasarımlarda primer ve sekonder katmanlar birbirine yaklaştırılarak kaçak endüktans düşürülebilir; ancak bu durumda primer-sekonder arası kapasitif kuplaj artabileceği için EMI ve izolasyon gereksinimleri ayrıca değerlendirilmelidir.

Bir PCB Sargısı Nasıl Çizilir?

PCB sargısı çizimine ferrit nüve seçimiyle başlanır. Nüvenin orta bacak ölçüsü, pencere alanı ve toplam yükseklik sınırı belirlendikten sonra PCB üzerinde nüve açıklığı oluşturulur. Ardından primer, sekonder ve varsa yardımcı sargılar için bakır yollar bu açıklığın etrafına yerleştirilir. Her tur, nüvenin orta bacağını çevreleyen kapalı bir akım yolu olarak düşünülmelidir.

KiCad veya benzeri PCB tasarım programlarında bu sargılar normal bakır yollar, zone alanları, özel çizilmiş track geometrileri veya yardımcı script’lerle oluşturulabilir. Sargı uçları şematikteki primer, sekonder ve yardımcı sargı pinlerine bağlanır. Katmanlar arası geçiş gerekiyorsa via dizileri kullanılır. Yüksek akım taşıyan yollarda tek bir ince iz yerine geniş bakır alanlar ve paralel katmanlar tercih edilir.

Temel Geometrik Parametreler Nelerdir?

Planar Trafoda Bakır Yollar Spiral Olmak Zorunda mı?

Hayır, PCB sargısında bakır yolların mutlaka klasik anlamda spiral olması gerekmez. Önemli olan, iletken yolun ferrit nüvenin orta bacağını uygun şekilde çevrelemesi ve istenen elektriksel tur sayısını oluşturmasıdır. Bu geometri spiral, dikdörtgen, oval, çok katmanlı dönüş veya geniş bakır alanlardan oluşan özel bir yapı olabilir.

Düşük akımlı veya çok turlu sargılarda spiral yollar pratik olabilir. Ancak yüksek akım sekonderlerinde geniş bakır plakalar, paralel yollar veya çok katmanlı bakır alanlar daha uygun olabilir. Bazı tasarımlarda bir tur, ince bir spiral yerine nüve penceresini çevreleyen geniş ve düşük dirençli bir bakır şekil olarak tasarlanır.

PCB Sargısında Nelere Dikkat Edilmelidir?

PCB sargısında en önemli konular akım kapasitesi, izolasyon, ısıl performans ve üretilebilirliktir. Bakır yol genişliği yalnızca DC akıma göre değil, anahtarlama frekansındaki AC kayıplar, skin effect ve proximity effect dikkate alınarak değerlendirilmelidir. Özellikle yüksek frekanslı güç elektroniği tasarımlarında geniş bakır yol her zaman tek başına yeterli çözüm olmayabilir; katman paylaşımı ve akım dağılımı da önemlidir.

Planar Trafo Tasarımı İçin Hangi Program Kullanılabilir?

Planar trafo tasarımında tek bir program her ihtiyacı tek başına çözmez. Çünkü tasarım süreci; güç elektroniği devresi, PCB sargı çizimi, manyetik hesaplama, parazitik analiz, termal davranış ve üretim dosyalarının hazırlanması gibi farklı adımlardan oluşur. Bu nedenle pratik yaklaşım, PCB tasarımı için bir EDA programı; ileri manyetik ve elektromanyetik analiz için ise simülasyon araçları kullanmaktır.

İlk prototip ve uygulanabilir PCB sargısı oluşturma aşamasında KiCad veya Altium Designer gibi PCB tasarım programları yeterli olabilir. Ancak yüksek güç, yüksek frekans, düşük kaçak endüktans, EMI kontrolü veya askeri, avionics ve aerospace gibi yüksek güvenilirlik beklenen uygulamalarda Ansys Maxwell, Ansys Electronics Desktop, COMSOL Multiphysics, Altair Flux, Q3D Extractor veya FastHenry gibi analiz araçları tasarıma ciddi katkı sağlar.

En Pratik Seçenek: KiCad

KiCad, planar trafo PCB sargısı çizmek için en pratik başlangıç seçeneklerinden biridir. Açık kaynaklı olması, güçlü PCB editörü, çok katmanlı kart desteği, Gerber/Drill çıktıları ve script desteği sayesinde planar sargı denemeleri için oldukça kullanışlıdır. Ana AC-DC veya DC-DC güç devresi ile planar trafo sargısını aynı kart üzerinde tasarlamak mümkündür.

KiCad’de planar sargı; normal track çizimleri, zone alanları, özel footprint yapıları veya Python tabanlı yardımcı script’lerle oluşturulabilir. Nüve orta bacağı için PCB üzerinde açıklık tanımlanabilir, primer-sekonder katmanları farklı copper layer’lara yerleştirilebilir ve sargı uçları doğrudan devreye bağlanabilir. Ek küçük sargı PCB’leri de ayrı KiCad projeleri olarak hazırlanıp ana tasarıma modüler şekilde eklenebilir.

Profesyonel Tasarımda Kullanılabilecek Programlar

Hangi Program Ne Zaman Seçilmeli?

Amaç hızlı prototip üretmek ve planar sargıyı gerçek bir PCB’ye dönüştürmekse KiCad oldukça mantıklı bir başlangıçtır. Daha kurumsal PCB tasarım akışı, gelişmiş kütüphane yönetimi ve ekip çalışması gerekiyorsa Altium Designer tercih edilebilir. Manyetik alan dağılımı, kaçak endüktans, doyum ve nüve davranışı kritik hale geldiğinde Ansys Maxwell veya Altair Flux devreye girer.

Tasarımda ısıl davranış, ferrit kayıpları, bakır kayıpları ve çevresel koşullar birlikte incelenecekse COMSOL Multiphysics güçlü bir analiz ortamı sağlar. PCB sargısının yüksek frekans parazitikleri, katmanlar arası kapasitans ve bağlantı etkileri önemliyse Q3D Extractor; iletken yol direnç ve endüktans davranışı için FastHenry değerlendirilebilir.

Planar Trafo Tasarımında Uygun Pratik İş Akışı Nasıl Olmalı?

Planar trafo tasarımında doğru iş akışı, yalnızca sargı çizmekten ibaret değildir. Önce güç elektroniği topolojisi, çalışma frekansı, giriş-çıkış gerilimleri, izolasyon seviyesi, güç hedefi ve mekanik sınırlar belirlenir. Ardından Ferroxcube ferrit nüve seçimi, PCB sargı yapısı, katman istifi, termal davranış ve üretim yöntemi birlikte değerlendirilir.

Endüstriyel, askeri, avionics ve aerospace uygulamalarında planar trafo tasarımı daha kontrollü ilerlemelidir. Çünkü bu alanlarda yalnızca elektriksel performans değil; sıcaklık davranışı, titreşim dayanımı, uzun dönem kararlılık, izolasyon güvenliği, EMI/EMC uyumu ve üretim tekrarlanabilirliği de önemlidir. Bu nedenle pratik iş akışı, hızlı prototipten başlayıp ölçüm ve doğrulama adımlarıyla güçlendirilmelidir.

Pratik Planar Trafo Tasarım Akışı

Endüstriyel Uygulamalar İçin En Uygun Planar Trafo Setup’ı

Endüstriyel güç kaynaklarında temel hedef; güvenilirlik, üretim tekrarlanabilirliği, maliyet kontrolü ve yeterli termal performanstır. Bu nedenle en pratik setup, KiCad veya Altium ile PCB sargısının hazırlanması, Ferroxcube planar nüve seçimi ve prototip üzerinde gerçek ölçüm yapılmasıdır. Çok yüksek güç veya yüksek frekans sınırına gidilmiyorsa, ilk aşamada karmaşık simülasyon araçlarına ihtiyaç duyulmadan uygulanabilir prototipler geliştirilebilir.

Askeri Elektronik İçin Planar Trafo Tasarım Yaklaşımı

Askeri uygulamalarda mekanik dayanım, sıcaklık aralığı, titreşim, darbe, EMI/EMC davranışı ve uzun dönem kararlılık daha kritik hale gelir. Bu nedenle planar trafo tasarımı yalnızca PCB üzerinde çalışır hale getirilmemeli; nüve montajı, yapıştırıcı seçimi, klips kullanımı, izolasyon mesafeleri ve çevresel test senaryoları ile birlikte ele alınmalıdır.

Bu alanda önerilen yaklaşım; KiCad veya Altium ile fiziksel tasarımı oluşturmak, Ansys Maxwell ile manyetik alan ve kaçak akı davranışını incelemek, Q3D Extractor ile parazitikleri analiz etmek ve prototip üzerinde termal kamera, empedans analizörü ve EMI ölçümleriyle doğrulama yapmaktır. Böylece tasarım, üretim öncesinde daha kontrollü hale gelir.

Avionics ve Aerospace İçin Planar Trafo Setup’ı

Avionics ve aerospace uygulamalarında ağırlık, hacim, düşük profil, yüksek güç yoğunluğu ve güvenilirlik çok önemlidir. Planar trafolar bu alanlarda ilgi çekicidir; çünkü klasik telli trafolara göre daha düşük profil, daha kontrollü mekanik yapı ve PCB tabanlı tekrar edilebilir üretim imkanı sunabilir. Ancak bu avantajların gerçek tasarımda doğrulanması gerekir.

Bu tür projelerde önerilen setup daha kapsamlı olmalıdır. PCB tasarımı için Altium Designer veya KiCad kullanılabilir; manyetik alan ve doyum analizi için Ansys Maxwell veya Altair Flux, termal ve çoklu fizik etkileri için COMSOL Multiphysics değerlendirilebilir. PCB sargı parazitikleri için Q3D Extractor, ölçüm tarafında ise empedans analizörü, izolasyon test cihazı, termal kamera ve EMI pre-compliance ölçümleri kullanılmalıdır.

KiCad İçin Planar Trafo Plugin’leri, Guide’lar ve Ferroxcube Katalogları

KiCad, planar trafo sargısı çizmek için pratik ve erişilebilir bir PCB tasarım ortamıdır. Ancak burada önemli bir noktayı doğru konumlandırmak gerekir: Ferroxcube için doğrulanmış, resmi ve doğrudan “Ferroxcube planar trafo tasarım plugin’i” olarak çalışan özel bir KiCad eklentisi bulunmamaktadır. Buna rağmen Ferroxcube E, ER ve EQ planar nüve ölçüleri KiCad üzerinde manuel olarak veya yardımcı script’lerle rahatlıkla kullanılabilir.

En pratik yöntem; Ferroxcube kataloglarından seçilen nüvenin orta bacak, pencere, toplam yükseklik ve montaj ölçülerini almak, KiCad’de bu ölçülere uygun PCB açıklığını oluşturmak ve sargı yollarını bu geometriye göre çizmektir. Böylece tasarım tamamen Ferroxcube nüve ailesine göre hazırlanır; ancak PCB çizim ve üretim dosyaları standart KiCad akışı içinde kalır.

KiCad’de Kullanılabilecek Yardımcı Araçlar

Ferroxcube İçin Kullanılacak Ana Kaynaklar

Planar trafo tasarımında KiCad yalnızca fiziksel PCB sargısını çizer. Doğru nüve seçimi, malzeme seçimi, mekanik pencere kontrolü ve montaj kuralları için Ferroxcube dokümanları birlikte kullanılmalıdır. Aşağıdaki kaynaklar özellikle Ferroxcube tabanlı planar trafo geliştirme sürecinde faydalıdır.

Pratik KiCad + Ferroxcube Akışı

Pratik bir çalışma akışı için önce Ferroxcube kataloglarından uygun planar nüve seçilir. Ardından nüvenin orta bacak ölçüsü, pencere ölçüsü ve toplam mekanik yüksekliği KiCad tasarımına aktarılır. PCB üzerinde nüve açıklığı oluşturulur, primer ve sekonder sargılar katmanlara dağıtılır, via geçişleri ve izolasyon boşlukları tanımlanır. Son aşamada Gerber çıktıları alınmadan önce ferrit nüvenin PCB’ye fiziksel olarak oturacağı alan, keepout bölgeleri ve ek sargı PCB’leri kontrol edilir.

Ferroxcube Planar Trafo Tasarımı İçin Hangi Program Daha Uygun?

Ferroxcube planar trafo tasarımında en uygun program, tasarımın hangi aşamasında olunduğuna göre değişir. PCB sargısını çizmek, Gerber dosyalarını oluşturmak ve prototip üretime geçmek için KiCad oldukça pratik bir başlangıç sağlar. Daha kurumsal ve çok katmanlı güç elektroniği projelerinde Altium Designer tercih edilebilir. Manyetik alan, kaçak endüktans, doyum riski ve parazitik etkiler kritik hale geldiğinde ise Ansys Maxwell, Ansys Electronics Desktop, Q3D Extractor, COMSOL Multiphysics veya Altair Flux gibi analiz araçları devreye girer.

Ferroxcube özelinde en doğru yaklaşım, nüve ve malzeme seçiminde Ferroxcube kataloglarını ana referans almak; fiziksel PCB sargısını KiCad veya Altium ile çizmek; yüksek güvenilirlik gerektiren projelerde ise elektromanyetik ve termal davranışı simülasyon araçlarıyla doğrulamaktır. Böylece tasarım hem Ferroxcube nüve geometrisine uygun kalır hem de üretilebilir bir PCB yapısına dönüşür.

Hangi Program Hangi İş İçin Uygun?

Ferroxcube İçin Öne Çıkan Programlar

Ferroxcube planar nüvelerle çalışırken ilk sırada Ferroxcube katalogları, material data dokümanları ve planar transformer design guide kullanılmalıdır. Çünkü nüvenin gerçek ölçüleri, pencere alanı, AL değeri, malzeme tipi ve çalışma frekansı tasarımın temelini belirler. Bu bilgilerin ardından PCB sargısını oluşturmak için KiCad en hızlı ve erişilebilir seçenektir.

Daha profesyonel akışta KiCad yerine Altium Designer kullanılabilir; ancak manyetik doğrulama için PCB programı tek başına yeterli değildir. Yüksek güç, yüksek frekans, düşük kaçak endüktans veya yüksek güvenilirlik hedefleniyorsa Ansys Maxwell en önemli analiz araçlarından biri haline gelir. Parazitik kapasitans ve bağlantı etkileri kritikse Q3D Extractor, termal davranış birlikte incelenecekse COMSOL Multiphysics öne çıkar.

Önerilen Araç Zinciri Nasıl Olmalı?

Pratik ve güçlü bir planar trafo geliştirme süreci için araç zinciri aşamalı kurulmalıdır. İlk aşamada Ferroxcube nüve seçimi yapılır, ardından PCB sargısı KiCad veya Altium ile çizilir. Daha sonra prototip üretilir ve gerçek ölçüm sonuçlarına göre tasarım iyileştirilir. Tasarım daha yüksek güç veya daha kritik uygulamalara taşındığında simülasyon ve ölçüm altyapısı güçlendirilir.

Profesyonel ve Yüksek Güçlü Planar Trafo Tasarımında Hangi Araçlar Kullanılmalı?

Profesyonel veya yüksek güçlü planar trafo tasarımında hedef yalnızca trafonun çalışması değildir. Tasarımın yüksek verimle çalışması, ferrit nüvenin doyuma girmemesi, bakır ve nüve kayıplarının kontrol altında kalması, sıcaklık artışının güvenli sınırlar içinde tutulması, izolasyonun korunması ve EMI/EMC davranışının yönetilebilir olması gerekir. Bu nedenle yüksek güçlü planar trafolarda PCB çizimi tek başına yeterli değildir; simülasyon, prototip ölçümü ve gerçek çalışma testleri birlikte yürütülmelidir.

Bu seviyede önerilen yaklaşım; Ferroxcube nüve ve malzeme seçimiyle başlamak, PCB sargısını KiCad veya Altium ile tasarlamak, manyetik davranışı Ansys Maxwell ile doğrulamak, gerekli durumlarda Q3D Extractor veya COMSOL Multiphysics ile parazitik ve termal etkileri analiz etmek, son aşamada ise empedans analizörü, termal kamera ve EMI ölçümleriyle prototipi gerçek dünyada test etmektir.

Ansys Maxwell Planar Trafo Tasarımında Ne İçin Kullanılır?

Ansys Maxwell, planar trafonun manyetik alan davranışını incelemek için en güçlü araçlardan biridir. Ferrit nüve geometrisi, PCB sargı yerleşimi, hava aralığı, kaçak akı, endüktans ve doyum riski gibi konular Maxwell ile analiz edilebilir. Özellikle yüksek güçlü tasarımlarda nüvenin belirli bölgelerinde akı yoğunluğunun fazla yükselip yükselmediğini görmek önemlidir.

Maxwell ile yapılan analiz, tasarımcının yalnızca teorik tur hesabına bağlı kalmasını önler. Örneğin nüvenin orta bacağında, dış bacaklarında veya köşe bölgelerinde lokal akı yoğunluğu artışı görülebilir. PCB sargı geometrisi değiştirildiğinde kaçak endüktans ve manyetik kuplaj da değişebilir. Bu nedenle Maxwell, yüksek güçlü planar trafo tasarımında erken aşamada riskleri görmek için değerli bir doğrulama aracıdır.

Q3D Extractor Ne Zaman Gerekir?

Q3D Extractor, PCB sargılarındaki parazitik direnç, endüktans ve kapasitans etkilerini incelemek için kullanılır. Planar trafolarda primer ve sekonder sargılar geniş bakır alanlar halinde ve birbirine yakın katmanlarda yer aldığı için parazitik kapasitans klasik telli trafolara göre daha belirgin hale gelebilir. Bu kapasitans, anahtarlama gürültüsü ve common-mode EMI üzerinde etkili olabilir.

Q3D özellikle yüksek frekanslı, yüksek dv/dt içeren, GaN veya SiC anahtarlama elemanları kullanılan tasarımlarda önem kazanır. Katman sırası, via yerleşimi, sargı uçlarının konumu ve primer-sekonder örtüşme alanı değiştirilerek parazitik değerler optimize edilebilir.

COMSOL Multiphysics Ne Zaman Kullanılır?

COMSOL Multiphysics, manyetik ve termal etkilerin birlikte incelenmesi gereken projelerde değerlidir. Yüksek güçlü planar trafolarda bakır kayıpları, ferrit kayıpları, PCB içindeki ısı yayılımı, hava akışı, muhafaza etkisi ve çevre sıcaklığı birlikte değerlendirilmelidir. Özellikle kompakt güç kaynaklarında sıcaklık artışı tasarımın ana sınırlarından biri haline gelir.

COMSOL ile trafo bölgesindeki sıcaklık dağılımı, sıcak noktalar, bakır katmanların ısı yayma kabiliyeti ve ferrit nüvenin termal davranışı analiz edilebilir. Böylece yalnızca elektriksel olarak çalışan değil, uzun süre güvenli sıcaklık aralığında kalabilen bir tasarım hedeflenir.

Empedans Analizörü Neden Önemlidir?

Empedans analizörü, planar trafonun gerçek elektriksel karakterini görmek için çok önemlidir. Tasarım hesapları ve simülasyonlar değerli olsa da nihai karar prototip ölçümüyle verilmelidir. Empedans analizörü ile manyetleme endüktansı, kaçak endüktans, sargı empedansı, rezonans noktaları ve frekansa bağlı davranış incelenebilir.

Özellikle yüksek frekanslı tasarımlarda trafo yalnızca tek bir endüktans değeri gibi davranmaz. Parazitik kapasitanslar ve AC direnç etkileri nedeniyle belirli frekanslarda rezonanslar oluşabilir. Bu nedenle empedans analizörü, tasarımın gerçek çalışma frekansı çevresinde güvenli ve öngörülebilir davrandığını doğrulamak için kullanılır.

Termal Kamera ile Ne Kontrol Edilir?

Termal kamera, planar trafoda ısının nerede yoğunlaştığını hızlıca görmek için pratik bir test aracıdır. PCB sargı yolları, via bölgeleri, doğrultucu elemanlar, ferrit nüve, klips ve yakın çevredeki güç bileşenleri aynı anda izlenebilir. Bu sayede hesapta görünmeyen lokal ısınmalar prototip aşamasında tespit edilebilir.

Yüksek güçlü tasarımlarda sıcaklık sadece verim konusu değildir; ferrit malzeme kayıpları, PCB güvenilirliği, lehim bağlantıları, izolasyon malzemeleri ve yapıştırıcı dayanımı da sıcaklıktan etkilenir. Bu nedenle termal kamera ölçümü, planar trafo doğrulama sürecinin temel adımlarından biri olmalıdır.

EMI Ölçümü Neden Gerekir?

Planar trafolar düşük profil ve tekrarlanabilir üretim avantajı sağlasa da primer-sekonder katmanlarının yakın yerleşimi parazitik kapasitansı artırabilir. Bu durum common-mode gürültü, anahtarlama kaynaklı EMI ve filtre ihtiyacı üzerinde etkili olabilir. Bu nedenle özellikle yüksek frekanslı AC-DC ve DC-DC tasarımlarda EMI ölçümü tasarımın ayrılmaz bir parçasıdır.

EMI ölçümleri, yalnızca ürün sertifikasyonuna gitmeden önce yapılan son kontrol olarak düşünülmemelidir. Prototip aşamasında yapılan pre-compliance ölçümleri, sargı istifi, primer-sekonder ekranlama, snubber yapısı, giriş filtresi ve PCB yerleşimi üzerinde erken iyileştirme yapma imkanı sağlar.

Yüksek Güçlü Tasarım İçin Önerilen Doğrulama Sırası

Profesyonel bir planar trafo projesinde önce Ferroxcube nüve ve malzeme seçimi yapılmalı, ardından PCB sargısı tasarlanmalı ve ilk manyetik hesaplar tamamlanmalıdır. Daha sonra Ansys Maxwell ile manyetik alan ve doyum riski kontrol edilir. Tasarım yüksek frekanslı veya yüksek dv/dt içeriyorsa Q3D Extractor ile parazitikler incelenir. Termal sınırlar kritikse COMSOL veya benzeri termal analiz araçlarıyla sıcaklık davranışı değerlendirilir.

Simülasyonlardan sonra prototip üretilmeli ve gerçek ölçümler yapılmalıdır. Empedans analizörü ile endüktans ve rezonans davranışı, termal kamera ile sıcaklık dağılımı, EMI ölçümü ile gürültü davranışı doğrulanmalıdır. Ölçüm sonuçları simülasyonla karşılaştırılarak sargı istifi, bakır genişliği, nüve seçimi, hava aralığı, filtreleme ve mekanik montaj gerekiyorsa revize edilmelidir.

Planar Trafo Devre Tasarımı ve Manyetik Tasarım İçin Hangi Kaynaklar Kullanılmalı?

Planar trafo tasarımı, yalnızca ferrit nüve seçimi veya PCB sargısı çiziminden ibaret değildir. Başarılı bir AC-DC veya DC-DC güç kaynağı için devre topolojisi, kontrol entegresi, anahtarlama frekansı, izolasyon ihtiyacı, ferrit malzeme, sargı istifi, PCB yerleşimi, termal davranış ve EMI performansı birlikte değerlendirilmelidir. Bu nedenle tasarım sürecinde hem devre tasarım kaynakları hem de manyetik tasarım kaynakları birlikte kullanılmalıdır.

Ferroxcube tarafında ana kaynaklar; planar nüve katalogları, malzeme veri sayfaları, planar transformer design guide ve ferrit nüve montaj dokümanlarıdır. Devre tarafında ise kullanılacak topolojiye göre kontrol entegresi datasheet’leri, uygulama notları, referans tasarımlar, güvenlik standartları ve ölçüm dokümanları tasarımcıya yol gösterir. En doğru sonuç, bu kaynaklardan elde edilen teorik bilgilerin gerçek prototip ölçümleriyle doğrulanmasıyla elde edilir.

Manyetik Tasarım İçin Ferroxcube Kaynakları

Devre Tasarımı İçin Kullanılacak Kaynaklar

Devre tasarımında kaynak seçimi, kullanılacak güç kaynağı topolojisine göre yapılmalıdır. Flyback, forward, half-bridge, full-bridge, LLC, phase-shifted full-bridge veya isolated gate driver supply gibi farklı topolojilerde planar trafonun rolü değişir. Bu nedenle kontrol entegresi dokümanları ve uygulama notları, trafonun gerçek devre içinde nasıl çalışacağını anlamak için önemlidir.

Hesaplama ve Doğrulama İçin Yardımcı Kaynaklar

İlk tasarımda basit hesap tabloları oldukça faydalıdır. Primer tur sayısı, akı yoğunluğu, dönüş oranı, bakır kaybı, yaklaşık sıcaklık artışı ve pencere kullanımı gibi değerler hesaplanarak tasarıma başlanabilir. Ancak bu hesaplar nihai doğrulama yerine geçmez; özellikle yüksek güçlü ve yüksek frekanslı tasarımlarda simülasyon ve ölçümle desteklenmelidir.

Önerilen Kaynak Kullanım Sırası

Pratik bir tasarım sürecinde önce devre gereksinimleri belirlenir: giriş gerilimi, çıkış gerilimi, güç, izolasyon, çalışma frekansı ve topoloji. Ardından Ferroxcube katalogları üzerinden uygun nüve ailesi seçilir. Sonraki adımda material data incelenerek çalışma frekansına uygun ferrit malzeme belirlenir. Bu bilgilerle ilk sarım hesabı yapılır ve PCB sargısı KiCad veya Altium üzerinde çizilir.

PCB tasarımı tamamlandıktan sonra mekanik istif ve izolasyon mesafeleri kontrol edilir. Yüksek güçlü veya kritik projelerde Ansys Maxwell, Q3D Extractor veya COMSOL ile ek analiz yapılır. Prototip üretildikten sonra ölçüm aşamasına geçilir: endüktans, kaçak endüktans, izolasyon, sıcaklık artışı, verim ve EMI davranışı doğrulanır. Gerekirse sargı istifi, nüve seçimi, bakır genişliği veya devre topolojisi revize edilir.

KiCad’de Planar Trafo Sargısı Oluşturmak İçin Hangi Araçlar Kullanılır?

KiCad’de planar trafo sargısı oluşturmak için özel bir trafo modülüne ihtiyaç yoktur. Sargı, PCB editöründeki standart bakır yol, zone, via, katman ve mekanik çizim araçlarıyla oluşturulabilir. Ferroxcube planar E, ER veya EQ nüve ölçüleri katalogdan alınarak PCB üzerinde orta bacak açıklığı, keepout alanları ve sargı geometrisi tanımlanır.

Pratikte KiCad, hem ana AC-DC veya DC-DC devreyi hem de planar trafo sargısını aynı tasarım ortamında oluşturmak için yeterli bir başlangıç sağlar. Daha gelişmiş tasarımlarda KiCad Python scripting, footprint editor, DXF import ve açık kaynak planar winding script’leri ile tekrar eden sargı geometrileri daha hızlı üretilebilir.

KiCad Araçları ve Kullanım Senaryoları

Kısa KiCad Kullanım Senaryoları

Senaryo 1: Ana PCB üzerinde planar trafo. AC-DC veya DC-DC devre ana PCB üzerinde tasarlanır. Ferroxcube nüve için orta açıklık oluşturulur, primer ve sekonder sargılar PCB katmanlarına çizilir. Bu yöntem düşük profil ve kompakt tasarım için en pratik başlangıçtır.

Senaryo 2: Ek küçük sargı PCB’si. Ana PCB katman sayısı yeterli değilse yalnızca trafo sargısını taşıyan küçük bir PCB tasarlanır. KiCad’de bu kart ayrı proje olarak çizilir. Ana karta lehim padleri, castellated kenar bağlantıları veya pin yapısı ile bağlanabilir.

Senaryo 3: Yüksek akımlı sekonder. Sekonder sargı ince spiral yerine geniş copper zone olarak çizilir. Birden fazla katman paralel bağlanır ve katmanlar arası çoklu via dizisi kullanılır. Bu yaklaşım düşük direnç ve daha iyi termal yayılım sağlar.

Senaryo 4: Hızlı sarım varyasyonu. Aynı Ferroxcube nüve üzerinde farklı tur sayıları denenmek istenirse Python script veya planar winding generator kullanılır. Böylece her varyasyon elle çizilmeden farklı yol genişliği, boşluk ve katman yapıları hızlıca oluşturulabilir.

KiCad’de Kontrol Edilmesi Gereken Noktalar

Kaynakça ve Yardımcı Teknik Dokümanlar

• Ferroxcube, General Catalogue.
• Ferroxcube, Design of Planar Power Transformers.
• Ferroxcube, Gluing of Ferrite Cores.
• Ferroxcube, Extreme Ferrites for Extreme Conditions: 3C95 / 3C97.
• Ferroxcube, Ferrite Materials for Power Conversion.
• Ferroxcube, Planar E Cores.
• Ferroxcube, Planar ER Cores.
• Ferroxcube, EQ Cores.
• KiCad Planar Winding Generator, GitHub Repository.
• TI, Designing Planar Magnetics.
